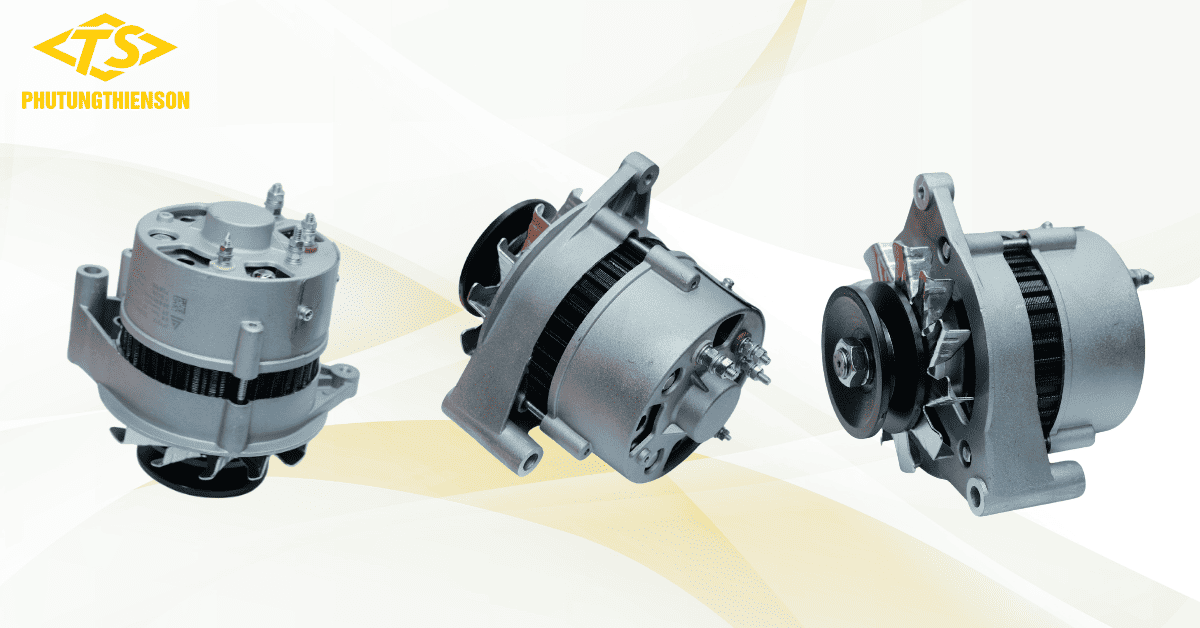

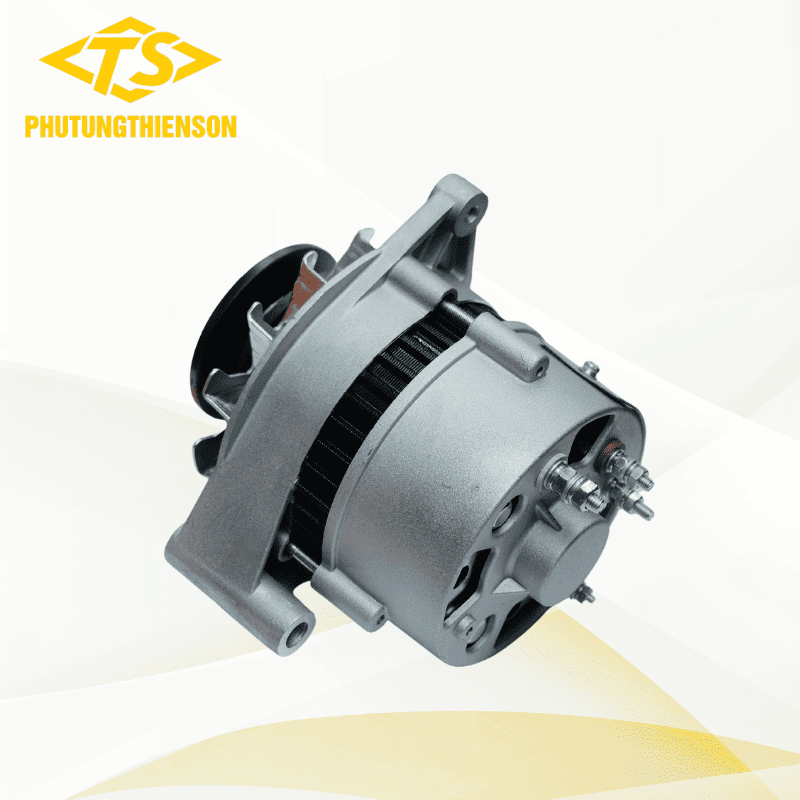

Máy phát 490B-52000B động cơ XINCHAI

Máy phát 490B-52000B đảm nhiệm chức năng tạo điện khi động cơ xe nâng đang hoạt động. Nguồn điện này được sử dụng để duy trì các thiết bị điện trên xe và nạp lại năng lượng cho ắc quy sau mỗi lần khởi động, giúp hệ thống điện duy trì trạng thái làm việc ổn định.

Sản phẩm phù hợp với xe nâng từ 2–3,5 tấn A Series sử dụng động cơ XINCHAI C490 và 4D29G ở cấu hình tương ứng. Máy phát sử dụng puly đường kính 80 mm với một rãnh chữ V, khoảng cách tâm hai vị trí bắt khoảng 150–155 mm, lỗ định vị 10 mm và chân bắt dưới dày 52 mm.

Khi máy phát gặp sự cố, xe có thể xuất hiện tình trạng đèn báo sạc sáng, ắc quy thường xuyên yếu, đề máy khó sau một thời gian làm việc hoặc hệ thống điện hoạt động không ổn định. Việc kiểm tra sớm máy phát 490B-52000B giúp xác định đúng nguyên nhân và hạn chế tình trạng xe phải dừng hoạt động do ắc quy cạn điện.

Máy phát 490B-52000B là gì?

Máy phát 490B-52000B là thiết bị biến cơ năng từ động cơ thành điện năng để phục vụ hệ thống điện của xe nâng. Khi động cơ hoạt động, trục máy phát được dẫn động thông qua dây curoa và puly, từ đó tạo ra dòng điện.

Nguồn điện do máy phát tạo ra được sử dụng cho các thiết bị điện đang hoạt động và nạp lại ắc quy. Nhờ đó, lượng điện đã tiêu hao trong quá trình khởi động được bổ sung khi xe tiếp tục làm việc.

Máy phát chỉ thực hiện đúng nhiệm vụ khi toàn bộ hệ thống gồm dây curoa, puly, dây điện, bộ điều chỉnh điện áp và ắc quy hoạt động bình thường. Vì vậy, khi xe gặp lỗi nạp điện cần kiểm tra cả hệ thống thay vì chỉ tập trung vào một chi tiết.

Máy phát 490B-52000B dùng cho xe nâng nào?

Máy phát 490B-52000B phù hợp với nhóm xe nâng 2–3,5 tấn A Series sử dụng động cơ Xinchai. Hai động cơ tương thích chính của sản phẩm là XINCHAI C490 và XINCHAI 4D29G.

Đây là nhóm động cơ được sử dụng trên xe nâng dầu tải trọng trung bình. Máy phát được lắp trên động cơ và nhận chuyển động thông qua hệ thống dây curoa để tạo điện trong suốt thời gian động cơ vận hành.

Khi lựa chọn sản phẩm cần kiểm tra model xe, model động cơ và mã máy phát đang sử dụng. Tải trọng 2 tấn, 2,5 tấn, 3 tấn hoặc 3,5 tấn là thông tin hỗ trợ nhưng không đủ để xác định chính xác phụ tùng.

Với xe đã qua nhiều lần sửa chữa, nên kiểm tra trực tiếp máy phát đang lắp. Mã 490B-52000B, kích thước chân bắt, đường kính puly và kiểu rãnh dây curoa là những dữ liệu quan trọng để xác định sản phẩm.

Thông số kỹ thuật máy phát 490B-52000B

Thông số lắp đặt có vai trò đặc biệt quan trọng khi lựa chọn máy phát xe nâng. Hai sản phẩm có hình dáng gần giống nhau nhưng khác puly hoặc vị trí chân bắt vẫn có thể không lắp thay thế trực tiếp.

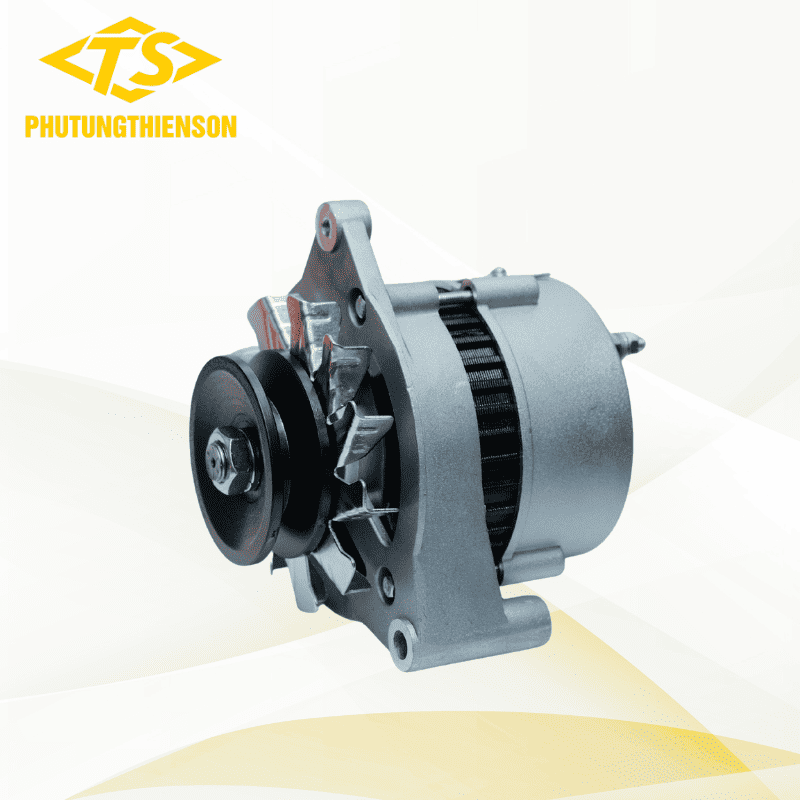

Máy phát 490B-52000B sử dụng puly đường kính 80 mm. Puly có một rãnh chữ V, phù hợp với hệ thống sử dụng một dây curoa bản đơn ở cấu hình tương ứng.

Khoảng cách tâm hai vị trí bắt máy phát vào khoảng 150–155 mm. Lỗ định vị tại chân bắt có đường kính 10 mm, sử dụng bu-lông để cố định máy phát vào vị trí lắp trên động cơ.

Chiều dày chân bắt ốc dưới là 52 mm. Khi đối chiếu máy phát cũ và mới, đây là thông số cần kiểm tra cùng vị trí chân bắt để bảo đảm cụm máy phát có thể lắp đúng trên động cơ.

Máy phát 490B-52000B có tác dụng gì?

Nhiệm vụ quan trọng nhất của máy phát 490B-52000B là tạo ra điện khi động cơ đang chạy. Nếu xe chỉ sử dụng nguồn điện tích trữ trong ắc quy mà không được nạp lại, năng lượng sẽ nhanh chóng cạn sau nhiều lần khởi động và sử dụng thiết bị điện.

Máy phát giúp duy trì nguồn điện cho hệ thống đèn, còi, bảng đồng hồ và các thiết bị điện khác trên xe. Phần năng lượng còn lại được sử dụng để nạp ắc quy, chuẩn bị cho lần khởi động tiếp theo.

Nhờ quá trình này, ắc quy không phải là nguồn cung cấp điện duy nhất khi xe đang hoạt động. Ắc quy chủ yếu cung cấp năng lượng lớn cho quá trình khởi động và hỗ trợ hệ thống điện khi cần thiết.

Nếu máy phát 490B-52000B không hoạt động đúng, ắc quy sẽ dần mất điện dù bản thân bình vẫn còn tốt. Đây là lý do xe có thể khởi động bình thường đầu ca nhưng sau một thời gian sử dụng lại không đủ điện để đề máy.

Cấu tạo máy phát 490B-52000B

Máy phát xe nâng gồm nhiều bộ phận điện và cơ khí phối hợp với nhau để biến chuyển động quay thành điện năng. Những bộ phận chính thường gồm rôto, stato, bộ chỉnh lưu, vòng bi, chổi than, vỏ máy và puly dẫn động.

• Rôto: Rôto là phần quay bên trong máy phát. Khi động cơ truyền chuyển động qua dây curoa, puly làm trục máy phát và rôto quay theo. Chuyển động của rôto tạo ra từ trường biến đổi cần thiết cho quá trình phát điện. Tốc độ quay của máy phát 490B-52000B thay đổi theo tốc độ động cơ.
• Stato: Stato là phần đứng yên bao quanh rôto và chứa các cuộn dây. Khi từ trường của rôto chuyển động, dòng điện được tạo ra trong các cuộn dây stato. Tình trạng của cuộn dây ảnh hưởng trực tiếp đến khả năng tạo điện. Nếu cuộn dây bị chập, cháy hoặc suy giảm khả năng cách điện, công suất phát có thể giảm hoặc máy phát ngừng hoạt động.
•  Bộ chỉnh lưu: Điện tạo ra bên trong máy phát cần được xử lý trước khi cung cấp cho hệ thống điện một chiều của xe. Bộ chỉnh lưu thực hiện chức năng chuyển đổi dòng điện phù hợp để nạp ắc quy và cấp cho các thiết bị. Khi bộ chỉnh lưu gặp sự cố, máy phát 490B-52000B có thể vẫn quay nhưng khả năng cung cấp điện không còn bình thường. Việc chẩn đoán lúc này cần sử dụng thiết bị đo thay vì chỉ quan sát bên ngoài.
• Vòng bi: Vòng bi giúp trục máy phát quay ổn định và giảm ma sát. Đây là chi tiết cơ khí phải làm việc liên tục trong toàn bộ thời gian động cơ vận hành. Vòng bi xuống cấp có thể tạo tiếng rít hoặc tiếng ù tại khu vực máy phát. Nếu tiếp tục sử dụng, độ rơ tăng có thể ảnh hưởng đến puly, dây curoa và các bộ phận bên trong.
• Puly 80 mm: Máy phát 490B-52000B sử dụng puly có đường kính 80 mm với một rãnh chữ V. Puly nhận chuyển động từ động cơ thông qua một dây curoa và làm quay trục máy phát.
• Vỏ và chân bắt máy phát: Vỏ máy bảo vệ các bộ phận bên trong và đồng thời tạo kết cấu để cố định máy phát lên động cơ. Chân bắt phải đủ chắc để giữ đúng vị trí khi động cơ rung và máy phát quay ở tốc độ cao.

Trên máy phát 490B-52000B, khoảng cách tâm vị trí bắt khoảng 150–155 mm, lỗ định vị 10 mm và chân bắt dưới dày 52 mm. Đây là nhóm kích thước rất hữu ích khi kiểm tra sản phẩm thay thế.

Nguyên lý hoạt động của máy phát 490B-52000B

Sau khi động cơ XINCHAI khởi động, chuyển động từ trục động cơ được truyền đến puly máy phát thông qua dây curoa. Puly 80 mm quay làm trục và rôto bên trong máy phát 490B-52000B chuyển động.

Từ trường biến đổi của rôto tác động lên các cuộn dây stato và tạo ra dòng điện. Dòng điện sau đó được chỉnh lưu để phù hợp với hệ thống điện một chiều trên xe nâng.

Điện áp của hệ thống nạp cần được điều chỉnh trong phạm vi phù hợp với ắc quy và thiết bị điện. Bộ điều chỉnh điện áp tham gia kiểm soát quá trình này để hạn chế điện áp tăng hoặc giảm bất thường khi tốc độ động cơ thay đổi.

Khi toàn bộ hệ thống làm việc bình thường, máy phát vừa cấp điện cho các thiết bị vừa nạp lại ắc quy. Nhờ đó xe có thể hoạt động liên tục trong nhiều giờ mà ắc quy vẫn duy trì đủ năng lượng cho lần khởi động tiếp theo.

8 dấu hiệu máy phát 490B-52000B cần kiểm tra

• Đèn báo sạc sáng khi động cơ đang chạy: Đèn báo sạc vẫn sáng sau khi động cơ đã nổ là dấu hiệu cần kiểm tra hệ thống nạp. Nguyên nhân có thể liên quan đến máy phát 490B-52000B, dây curoa, dây điện hoặc bộ điều chỉnh điện áp.
• Ắc quy thường xuyên hết điện: Xe vừa sạc đầy hoặc vừa thay ắc quy nhưng sau một thời gian sử dụng lại thiếu điện là dấu hiệu cần kiểm tra hệ thống nạp. Một máy phát hoạt động không đúng có thể khiến ắc quy không được bù đủ lượng điện đã tiêu hao.
• Xe khó khởi động vào đầu ca sau: Xe vẫn hoạt động được trong ca trước nhưng ngày hôm sau đề yếu là tình trạng thường khiến người dùng nghi ngờ ắc quy. Nếu hiện tượng lặp lại sau khi sạc, khả năng nạp của máy phát cần được kiểm tra.
• Điện áp nạp thấp: Sử dụng đồng hồ đo điện áp tại ắc quy có thể giúp đánh giá tình trạng hệ thống nạp. Nếu điện áp không thay đổi phù hợp sau khi động cơ hoạt động, máy phát 490B-52000B và các bộ phận liên quan cần được kiểm tra.
• Có tiếng kêu tại khu vực máy phát: Tiếng rít có thể xuất phát từ dây curoa trượt, còn tiếng ù hoặc tiếng cơ khí bất thường có thể liên quan đến vòng bi. Cần xác định vị trí tiếng động trước khi quyết định thay phụ tùng.
• Dây curoa thường xuyên bị trượt: Dây trượt có thể do độ căng không phù hợp, puly mòn hoặc hệ thống puly không thẳng hàng. Đây là lỗi cơ khí nhưng ảnh hưởng trực tiếp đến khả năng phát điện.
• Hệ thống điện hoạt động thiếu ổn định: Đèn yếu, còi hoạt động không ổn định hoặc các thiết bị điện có biểu hiện bất thường là lý do để kiểm tra nguồn điện. Tuy nhiên, không nên kết luận máy phát hỏng chỉ dựa vào một biểu hiện.
• Máy phát nóng hoặc có mùi khét bất thường: Máy phát có thể nóng khi hoạt động, nhưng nhiệt độ tăng bất thường kèm mùi khét là dấu hiệu cần dừng kiểm tra. Lỗi điện bên trong, vòng bi kẹt hoặc kết nối quá nhiệt đều có thể gây hiện tượng này.

Mua máy phát 490B-52000B ở đâu?

Phụ tùng xe nâng Thiên Sơn cung cấp máy phát 490B-52000B phục vụ thay thế, sửa chữa hệ thống điện cho xe nâng 2–3,5 tấn A Series sử dụng động cơ XINCHAI C490 và 4D29G. Sản phẩm mới 100%, được kiểm tra theo mã phụ tùng, loại động cơ và kích thước lắp đặt trước khi cung cấp.

Ngoài máy phát, Thiên Sơn cung cấp nhiều phụ tùng động cơ Xinchai như động cơ C490, củ đề, trục cơ, trục cam, tay biên, piston, mặt máy, kim phun, gioăng đại tu, bơm nước, bơm dầu, bơm cao áp, bộ hơi và các chi tiết phục vụ sửa chữa động cơ.

Phụ tùng Thiên Sơn hỗ trợ:

• Tra cứu máy phát 490B-52000B theo mã phụ tùng.
• Đối chiếu cho động cơ XINCHAI C490 và 4D29G.
• Kiểm tra puly, chân bắt và kích thước lắp đặt.
• Hỗ trợ xác định máy phát khi sản phẩm cũ mất tem, mất mã.
• Cung cấp phụ tùng phục vụ sửa chữa, bảo dưỡng động cơ xe nâng.
• Giao hàng toàn quốc, hỗ trợ hóa đơn và chứng từ theo yêu cầu.

Khi cần mua sản phẩm, khách hàng nên gửi model xe, tải trọng, ảnh tem động cơ và hình ảnh máy phát 490B-52000B đang sử dụng. Nếu máy cũ mất mã, có thể đo đường kính puly, kiểu rãnh, khoảng cách chân bắt, đường kính lỗ và chiều dày chân dưới để hỗ trợ đối chiếu.
