Xe nâng kẹp vuông

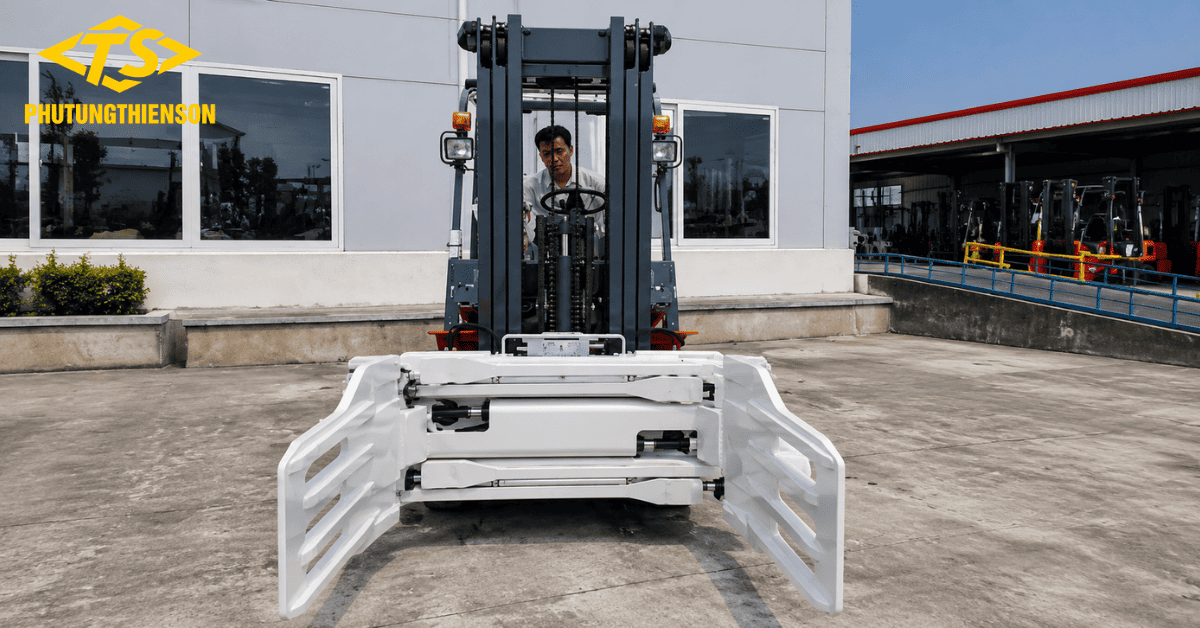

Xe nâng kẹp vuông là dòng xe nâng chuyên dụng được trang bị bộ kẹp khối để nâng, giữ và vận chuyển trực tiếp những kiện hàng có dạng vuông hoặc dạng khối mà không cần sử dụng càng nâng thông thường. Giải pháp này đặc biệt phù hợp với kiện giấy, bông ép, thùng hàng, vật liệu đóng khối, kiện carton, vật liệu xây dựng và nhiều loại hàng hóa có bề mặt đủ lớn để hai má kẹp tạo lực giữ ổn định.

Khác với xe nâng sử dụng càng và pallet, xe nâng kẹp vuông dùng hai tay kẹp đóng-mở bằng hệ thống thủy lực để ôm hai bên kiện hàng. Tùy tải trọng và nhu cầu, bộ kẹp có thể thiết kế cho xe nâng từ khoảng 1-7 tấn, độ mở từ khoảng 440 mm đến 2.465 mm, đồng thời có thể tích hợp chức năng dịch ngang hoặc xoay 180-360 độ.

Việc lựa chọn bộ kẹp phù hợp không chỉ dựa vào tải trọng xe mà còn phải tính tới kích thước kiện hàng, lực kẹp cần thiết, chiều cao nâng, loại hàng, bề mặt tiếp xúc và hệ thống thủy lực. Phụ tùng Thiên Sơn cung cấp bộ kẹp vuông xe nâng với nhiều cấu hình, hỗ trợ kiểm tra xe, lựa chọn kích thước, lắp đặt và tư vấn sử dụng theo từng môi trường làm việc thực tế.

Xe nâng kẹp vuông là gì?

Xe nâng kẹp vuông là xe nâng hàng được thay thế hoặc bổ sung bộ công tác thông thường bằng một bộ kẹp có hai tay ôm từ hai phía của kiện hàng. Khi hoạt động, hai tay kẹp đóng lại bằng lực thủy lực, giữ chặt kiện hàng rồi nâng lên để vận chuyển tới vị trí mong muốn. Loại xe này phù hợp với các kiện hàng không nhất thiết phải đặt trên pallet. Hàng hóa có thể được kẹp trực tiếp ở hai bên nếu hình dạng, kết cấu và bề mặt đủ phù hợp để tạo lực giữ an toàn trong quá trình nâng.

Trong kho thông thường, xe nâng càng đưa càng vào phía dưới pallet để nâng hàng. Với xe nâng kẹp vuông, lực nâng được truyền thông qua bộ kẹp và ma sát giữa má kẹp với bề mặt kiện, vì vậy yêu cầu về lực kẹp và độ tiếp xúc trở nên đặc biệt quan trọng. Một số bộ kẹp chỉ có chức năng đóng – mở, trong khi các phiên bản cao hơn có thể kết hợp dịch ngang hoặc xoay kiện hàng. Điều này giúp xe nâng xử lý được nhiều công việc chuyên dụng mà xe nâng càng thông thường khó thực hiện hiệu quả.

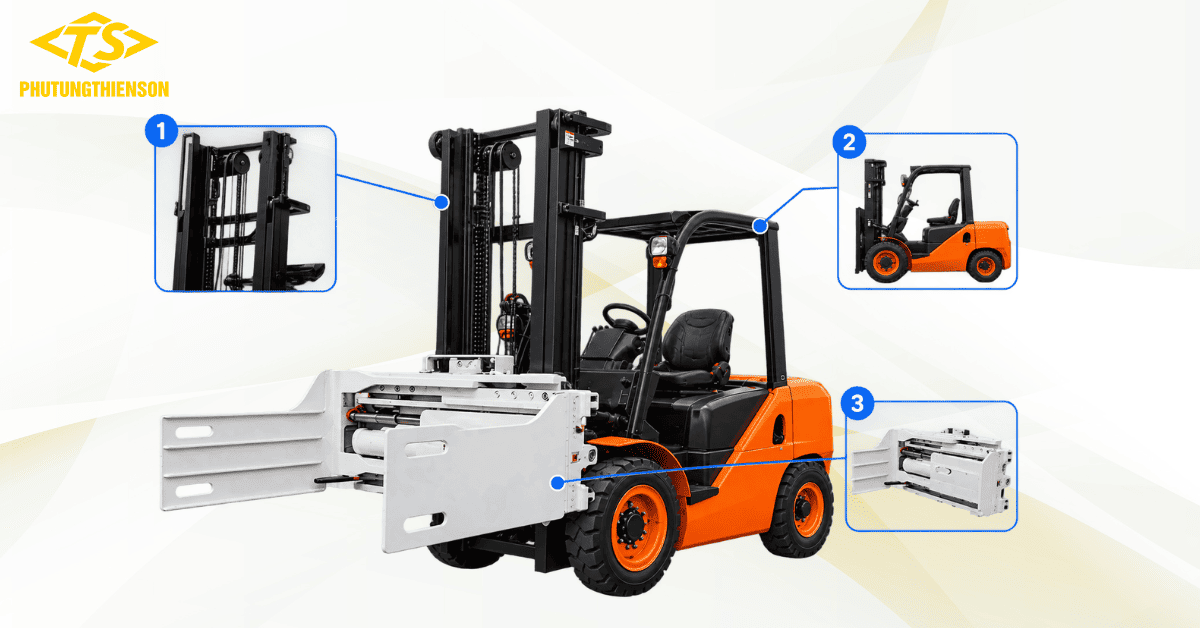

Cấu tạo của xe nâng kẹp vuông

Xe nâng kẹp vuông gồm hai phần chính là xe nâng cơ sở và bộ công tác kẹp vuông. Hai phần này phối hợp với nhau thông qua hệ thống thủy lực và bộ điều khiển để thực hiện thao tác nâng, hạ, nghiêng, đóng mở kẹp và các chức năng bổ sung nếu có.

• Phần xe nâng: Phần xe nâng có thể là xe nâng dầu hoặc xe nâng điện tùy môi trường làm việc. Cấu tạo cơ bản gồm khung nâng, hệ thống truyền động, hệ thống thủy lực, cabin điều khiển, bánh xe, phanh, đối trọng và các cơ cấu an toàn. Xe nâng đóng vai trò tạo lực nâng, cung cấp nguồn thủy lực và đảm bảo khả năng di chuyển của toàn bộ hệ thống. Vì bộ kẹp có trọng lượng riêng tương đối lớn nên xe cơ sở phải có khả năng chịu tải phù hợp sau khi lắp bộ công tác.

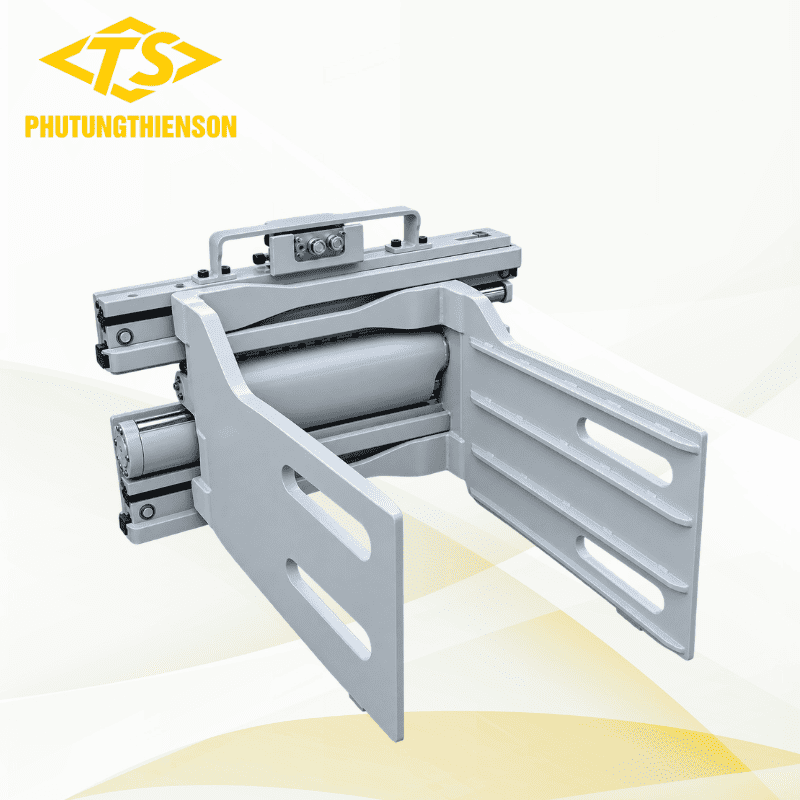

• Khung bộ kẹp: Khung bộ kẹp là phần chịu lực chính, kết nối bộ công tác với giá nâng của xe. Khung thường được chế tạo từ thép có độ cứng cao, đảm bảo khả năng chống biến dạng khi hai tay kẹp tác động lực lên kiện hàng. Phần khung cũng là nơi lắp các tay kẹp, xi lanh, thanh dẫn hướng và những chi tiết liên kết. Độ chính xác của khung ảnh hưởng trực tiếp đến khả năng đóng mở đồng đều của hai tay kẹp.
• Tay kẹp: Tay kẹp là bộ phận tiếp xúc trực tiếp với kiện hàng. Hai tay kẹp mở ra khi tiếp cận hàng, sau đó đóng vào hai bên để tạo lực giữ. Tùy loại hàng, tay kẹp có thể được thiết kế dài, rộng hoặc có hình dạng khác nhau để tăng diện tích tiếp xúc. Với hàng có bề mặt dễ trầy xước, má kẹp có thể được bổ sung đệm bảo vệ nhằm hạn chế hư hỏng.
• Má kẹp: Má kẹp là phần mặt tiếp xúc trực tiếp với hàng hóa. Đây là chi tiết có ảnh hưởng rất lớn tới độ bám và khả năng phân bố lực. Nếu diện tích má kẹp quá nhỏ, áp lực tập trung có thể làm biến dạng hàng. Ngược lại, má kẹp rộng giúp lực được phân bố đều hơn và tăng độ ổn định khi nâng những kiện có bề mặt lớn.
• Xi lanh thủy lực: Xi lanh có nhiệm vụ tạo lực đóng và mở tay kẹp. Khi dầu thủy lực được cấp vào xi lanh, pít-tông di chuyển và làm tay kẹp tiến vào hoặc mở ra. Lực kẹp phụ thuộc vào áp suất thủy lực, kích thước xi lanh và cấu tạo của bộ công tác. Việc cài đặt lực quá lớn có thể làm hỏng hàng, trong khi lực quá thấp lại khiến kiện bị trượt.
• Van điều khiển: Van điều khiển giúp phân phối và điều chỉnh dòng dầu tới các xi lanh. Người vận hành sử dụng cần điều khiển để đóng, mở hoặc điều chỉnh lực kẹp theo yêu cầu. Với bộ kẹp có nhiều chức năng như xoay hoặc dịch ngang, hệ thống van sẽ phức tạp hơn và cần thêm đường dầu thủy lực tương ứng.
• Ống thủy lực và các chi tiết phụ trợ: Ống dẫn thủy lực kết nối hệ thống bơm, van và xi lanh. Các đầu nối phải được lắp chắc chắn để tránh rò dầu hoặc mất áp suất trong quá trình làm việc. Ngoài ra, hệ thống còn có bạc đạn, chốt, con lăn, thanh dẫn hướng và các chi tiết chịu mòn. Đây là những bộ phận cần được kiểm tra định kỳ để duy trì độ chính xác khi đóng mở kẹp.

Thông số kỹ thuật cơ bản của xe nâng kẹp vuông

Xe nâng kẹp vuông có nhiều cấu hình khác nhau nên không có một bộ thông số duy nhất áp dụng cho mọi sản phẩm. Tuy nhiên, với nhóm xe thường sử dụng tại nhà máy và kho công nghiệp, có thể tham khảo các thông số cơ bản sau:

Thông số	Giá trị tham khảo
Tải trọng xe nâng phù hợp	Khoảng 1 – 7 tấn
Tải kẹp phổ biến	Khoảng 1.800 – 3.000 kg
Tâm tải trọng	Khoảng 500 mm
Chiều cao nâng	Khoảng 2 – 6 m
Độ mở nhỏ nhất	Khoảng 440 mm
Độ mở lớn nhất	Có thể tới khoảng 2.465 mm
Kiểu vận hành	Thủy lực
Khả năng xoay	Không xoay, 180 độ hoặc 360 độ
Vật liệu chính	Thép và hợp kim chịu lực
Bề mặt má kẹp	Thép, tấm ma sát hoặc đệm chống xước tùy hàng
Loại xe lắp đặt	Xe nâng dầu, xe nâng điện
Phạm vi ứng dụng	Kiện giấy, bông, thùng, vật liệu đóng khối, hàng không dùng pallet

Nguyên lý hoạt động của xe nâng kẹp vuông

Nguyên lý của xe nâng kẹp vuông dựa trên việc sử dụng lực thủy lực để thay đổi khoảng cách giữa hai tay kẹp. Khi người điều khiển mở kẹp, hai tay di chuyển ra ngoài để tạo khoảng trống đủ lớn cho kiện hàng. Sau khi xe tiếp cận và căn chỉnh đúng vị trí, người vận hành điều khiển hai tay kẹp đóng lại. Lực thủy lực ép hai má kẹp vào hai bên kiện hàng, tạo ma sát đủ lớn để giữ hàng trong quá trình nâng.

Khi hàng đã được giữ chắc, xe nâng nâng kiện lên bằng hệ thống khung nâng như bình thường. Người vận hành sau đó di chuyển tới vị trí mới, hạ hàng và mở tay kẹp để giải phóng kiện. Nếu bộ công tác có chức năng xoay, kiện hàng còn có thể được xoay theo góc yêu cầu trước khi đặt xuống. Điều này đặc biệt hữu ích trong những công việc cần đổi chiều hoặc lật hàng.

Các loại xe nâng kẹp vuông phổ biến

Bộ kẹp vuông có thể được phân loại theo tải trọng, độ mở, chức năng xoay và loại xe sử dụng. Trong thực tế, cách phân loại theo chức năng thường giúp khách hàng dễ lựa chọn hơn.

• Xe nâng kẹp vuông cố định: Đây là loại có chức năng cơ bản gồm đóng kẹp, mở kẹp, nâng và hạ hàng. Kết cấu thường gọn hơn và phù hợp với những công việc không yêu cầu xoay kiện. Loại này thường được sử dụng trong kho hàng, nhà máy giấy, xưởng vật liệu hoặc khu vực chỉ cần vận chuyển kiện từ vị trí này sang vị trí khác. Ưu điểm là cấu tạo đơn giản, dễ sử dụng và chi phí thấp hơn các dòng có chức năng xoay.
• Xe nâng kẹp vuông có dịch ngang: Bộ kẹp có dịch ngang cho phép toàn bộ cụm kẹp dịch sang trái hoặc phải trong một khoảng nhất định. Nhờ vậy, tài xế có thể căn chỉnh kiện hàng mà không cần di chuyển toàn bộ xe. Tính năng này rất hữu ích trong kho hẹp, giá kệ hoặc container. Khi hàng được xếp sát nhau, khả năng chỉnh ngang giúp giảm thao tác tiến lùi và hạn chế va chạm. Xe sử dụng bộ kẹp dạng này cần thêm đường điều khiển thủy lực so với cấu hình cơ bản.
• Xe nâng kẹp vuông xoay 180 độ: Loại xoay 180 độ phù hợp với các công việc cần đổi chiều kiện hàng theo nửa vòng. Hệ thống xoay được tích hợp giữa giá nâng và bộ kẹp, cho phép toàn bộ kiện được xoay khi đang được giữ. Ứng dụng thường gặp ở dây chuyền sản xuất hoặc khu vực cần đổi hướng kiện trước khi xếp vào vị trí. Do có thêm cơ cấu xoay, tự trọng bộ công tác tăng lên và tải nâng thực tế của xe cần được kiểm tra lại.
• Xe nâng kẹp vuông xoay 360 độ: Xe nâng kẹp vuông xoay 360 độ có khả năng xoay kiện hàng toàn vòng, mang lại mức linh hoạt cao nhất trong nhóm này. Dòng này phù hợp với công việc cần lật, đảo hoặc thay đổi góc hàng thường xuyên. Khả năng xoay giúp giảm nhiều thao tác thủ công và hỗ trợ xử lý các kiện nặng mà con người khó xoay bằng tay. Tuy nhiên, cấu tạo phức tạp hơn, số đường dầu nhiều hơn và yêu cầu bảo dưỡng cao hơn. Khi lựa chọn cần kiểm tra kỹ tải trọng còn lại của xe sau khi lắp.

Xe nâng kẹp vuông được sử dụng trong những ngành nào?

Không phải mọi hàng hóa đều phù hợp với kẹp vuông. Dòng xe này phát huy hiệu quả nhất với những sản phẩm có hình dạng khối, bề mặt đủ rộng và kết cấu chịu được lực kẹp hai bên.

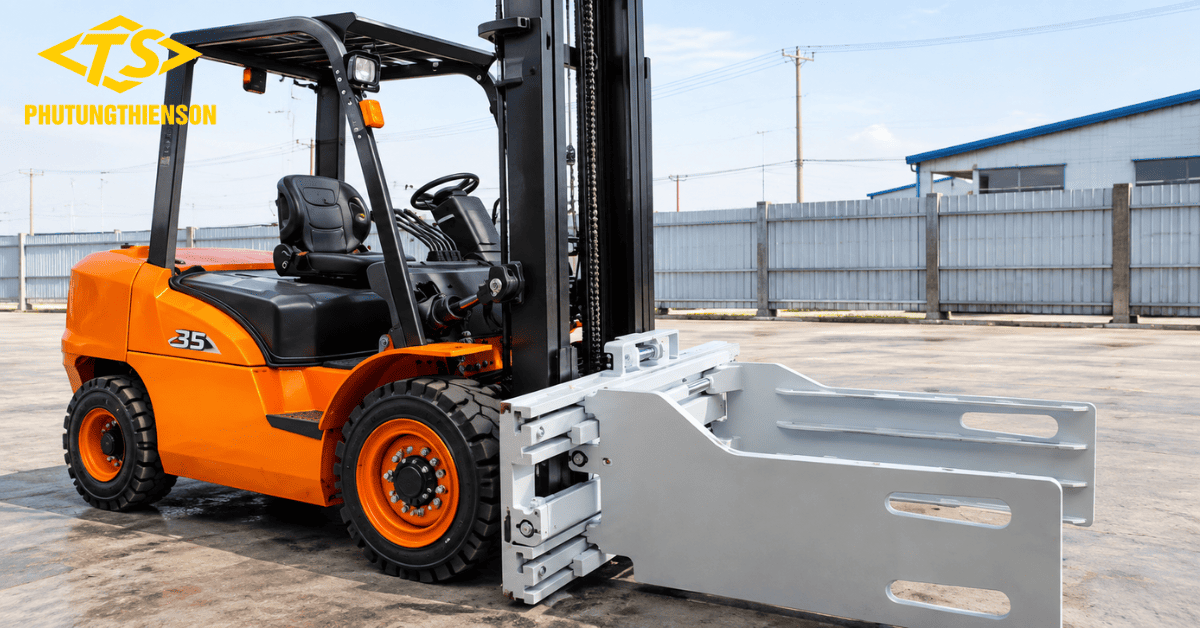

• Ngành giấy và bao bì: Đây là một trong những ứng dụng điển hình. Các kiện giấy ép, giấy thu hồi, bìa carton hoặc vật liệu đóng kiện thường có hình khối lớn và không cần pallet. Bộ kẹp ôm trực tiếp hai bên kiện, giúp nâng và xếp chồng nhanh chóng. Các má kẹp lớn hỗ trợ phân bố lực đều để hạn chế làm hỏng bề mặt giấy. Với nhà máy sản xuất giấy số lượng lớn, xe kẹp vuông có thể giúp rút ngắn đáng kể thời gian bốc xếp.
• Ngành bông và vật liệu đóng kiện: Bông, sợi, vải hoặc các nguyên liệu được ép thành kiện vuông cũng là nhóm hàng phù hợp. Các kiện thường có kích thước lớn nhưng trọng lượng phân bố tương đối đều. Bộ kẹp có độ mở phù hợp giúp ôm toàn bộ kiện và giữ chắc khi di chuyển. Điều này thuận tiện hơn nhiều so với việc đưa pallet vào từng kiện.

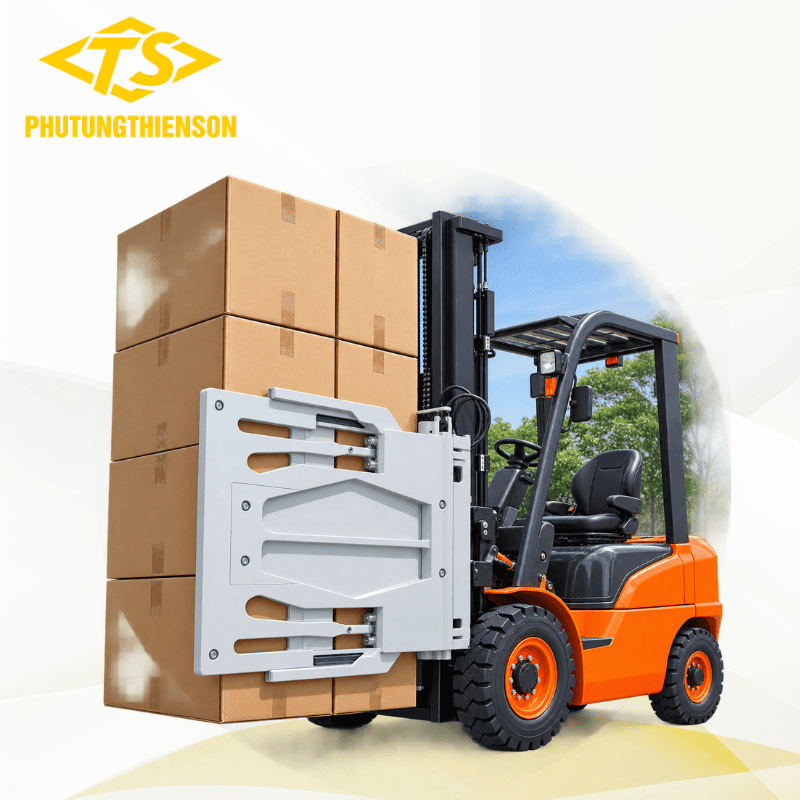

• Kho hàng và vận chuyển: Một số loại thùng carton lớn, kiện bao bì hoặc vật liệu đóng khối có thể được xử lý bằng kẹp vuông. Điều kiện quan trọng là bề mặt kiện phải chịu được lực ép mà không bị biến dạng quá mức. Trong kho logistics, bộ kẹp giúp giảm phụ thuộc vào pallet và tăng tốc độ xử lý các kiện hàng đồng dạng. Với hàng hóa dễ móp, cần sử dụng má kẹp có diện tích phù hợp và kiểm soát lực chính xác.
• Ngành sản xuất: Trong nhà máy, xe nâng kẹp vuông có thể vận chuyển nguyên liệu đóng kiện giữa các công đoạn. Khả năng gắp trực tiếp giúp giảm bước trung gian trong quá trình vận chuyển nội bộ.
• Ngành vật liệu xây dựng: Một số loại gạch, khối vật liệu, ván hoặc sản phẩm đóng kiện có thể được xử lý bằng bộ kẹp. Tuy nhiên, với vật liệu cứng và nặng, tay kẹp phải có khả năng chịu lực tương ứng. Bề mặt má kẹp cũng cần được lựa chọn để đảm bảo độ bám mà không làm vỡ hoặc xước sản phẩm. Trong môi trường nhiều bụi, hệ thống thủy lực và các khớp chuyển động cần được vệ sinh thường xuyên hơn.

Cách chọn xe nâng kẹp vuông phù hợp

Việc chọn đúng bộ kẹp quan trọng không kém chọn đúng tải trọng xe nâng. Một bộ công tác không phù hợp có thể làm giảm năng suất hoặc tạo rủi ro cho hàng hóa.

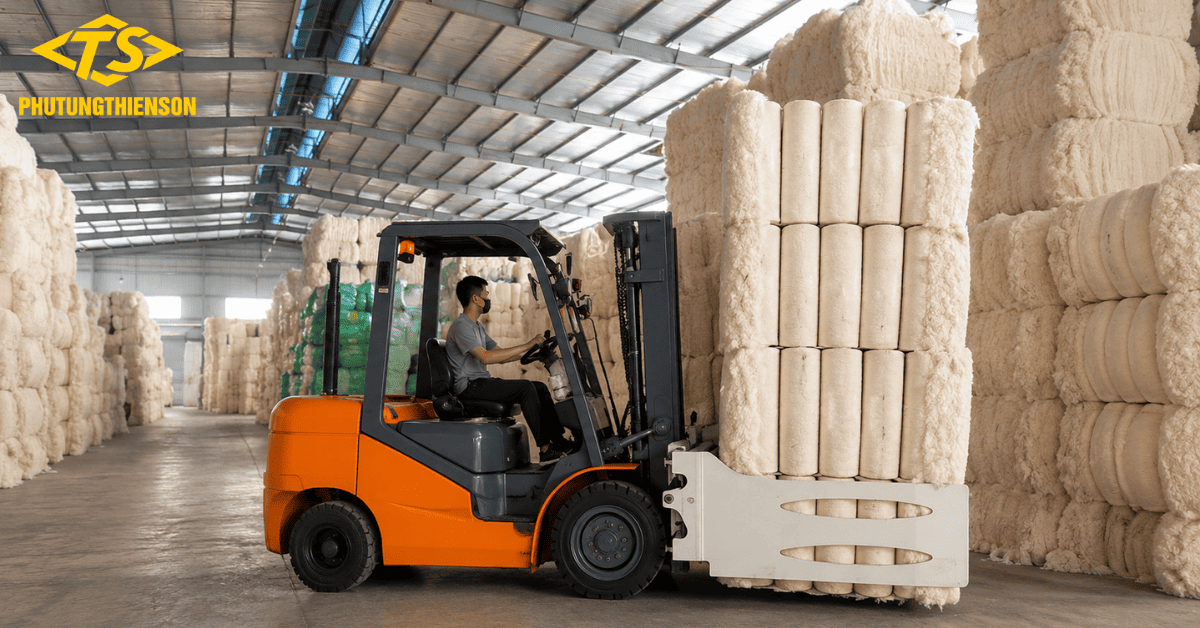

• Xác định kích thước kiện hàng: Đầu tiên cần đo chiều rộng, chiều cao và chiều sâu kiện. Hai tay kẹp phải có độ mở đủ lớn để tiếp cận kiện nhưng cũng phải đóng đủ hẹp để tạo lực giữ. Ví dụ, nếu kiện rộng khoảng 1.500 mm nhưng bộ kẹp chỉ mở tối đa 1.300 mm thì không thể sử dụng. Ngược lại, nếu kiện quá nhỏ so với độ mở tối thiểu, hai tay cũng không thể ép đủ.
• Xác định trọng lượng hàng: Tải trọng của bộ kẹp phải đáp ứng khối lượng kiện hàng thực tế. Không nên lựa chọn dựa trên mức trung bình nếu thỉnh thoảng vẫn có kiện nặng hơn đáng kể. Ngoài tải kẹp, cần kiểm tra tải trọng còn lại của xe sau khi lắp bộ công tác. Trọng lượng bản thân bộ kẹp và việc tâm tải bị đưa ra xa có thể làm giảm khả năng nâng.
• Kiểm tra bề mặt hàng hóa: Hàng có bề mặt mềm hoặc dễ trầy cần má kẹp phù hợp, có thể sử dụng lớp đệm để phân bố lực và giảm xước. Hàng cứng có thể sử dụng bề mặt ma sát cao hơn để tăng độ bám. Tuy nhiên, lực kẹp vẫn phải được giới hạn ở mức phù hợp.
• Xác định chức năng cần thiết: Nếu chỉ cần di chuyển hàng đơn giản, bộ kẹp đóng mở thông thường là đủ. Việc lựa chọn thêm xoay hoặc dịch ngang khi không cần thiết sẽ làm tăng chi phí, tự trọng và độ phức tạp bảo dưỡng. Ngược lại, nếu công việc thực sự cần đổi hướng kiện hoặc căn chỉnh trong không gian hẹp, chức năng xoay và dịch ngang có thể giúp tăng năng suất đáng kể.

Câu hỏi thường gặp về xe nâng kẹp vuông

• Xe nâng kẹp vuông dùng để làm gì? Xe nâng kẹp vuông dùng để kẹp trực tiếp hai bên kiện hàng dạng khối và nâng lên mà không cần pallet. Dòng này phù hợp với kiện giấy, bông ép, thùng carton lớn và nhiều loại vật liệu đóng kiện.
• Bộ kẹp vuông dùng cho xe nâng bao nhiêu tấn? Tùy mẫu, bộ kẹp có thể lắp cho xe nâng khoảng 1-7 tấn. Nhóm xe 2-4 tấn được sử dụng khá phổ biến trong nhà máy và kho công nghiệp.
• Bộ kẹp vuông mở được bao nhiêu? Độ mở phụ thuộc từng sản phẩm. Một số cấu hình có độ mở nhỏ nhất khoảng 440 mm và lớn nhất có thể lên tới khoảng 2.465 mm.
• Xe nâng kẹp vuông thì bộ kẹp vuông có xoay được không? Có. Ngoài phiên bản không xoay còn có loại xoay 180 độ và xoay 360 độ tùy yêu cầu công việc.

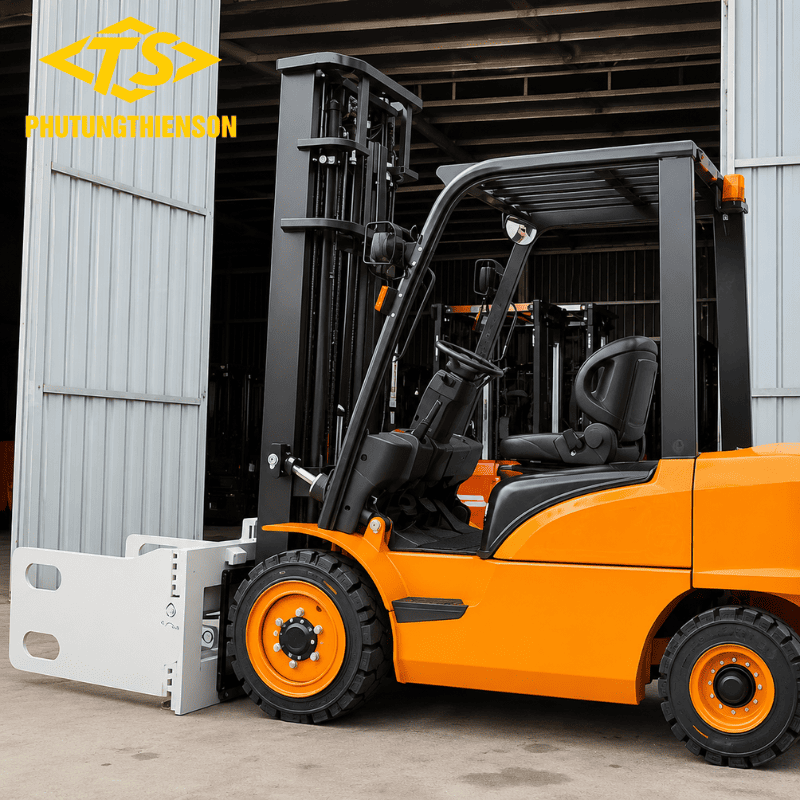

• Xe nâng kẹp vuông có cần pallet không? Thông thường không cần pallet nếu kiện hàng phù hợp để kẹp trực tiếp. Đây là một trong những lợi ích lớn nhất của dòng xe này.
• Có thể lắp bộ kẹp vào xe nâng đang sử dụng càng không? Có thể trong nhiều trường hợp nhưng cần kiểm tra tải trọng, cấp giá nâng, kích thước bộ công tác và hệ thống thủy lực. Một số xe cần bổ sung đường dầu hoặc van điều khiển.
• Lắp bộ kẹp có làm giảm tải trọng xe không? Có thể. Bộ kẹp có tự trọng riêng và làm thay đổi tâm tải phía trước, vì vậy khả năng nâng thực tế của xe cần được tính lại sau khi lắp.
• Kẹp quá mạnh có làm hỏng hàng không? Có. Với giấy, bông, carton hoặc hàng dễ biến dạng, lực kẹp quá lớn có thể làm móp hoặc hỏng sản phẩm. Cần điều chỉnh áp suất phù hợp theo từng loại hàng.
• Khi nào cần bảo dưỡng xe nâng kẹp vuông? Cần kiểm tra khi bộ kẹp đóng mở chậm, rò dầu, lực kẹp yếu, hai tay không đồng đều hoặc có độ rơ lớn. Ngoài ra nên thực hiện kiểm tra định kỳ ngay cả khi chưa xuất hiện sự cố.
• Giá bộ kẹp vuông xe nâng bao nhiêu? Tùy tải trọng và cấu hình, các mẫu phổ biến có thể từ khoảng 22-40 triệu đồng, trong khi bộ tải lớn hoặc có chức năng xoay có thể cao hơn. Giá thực tế cần xác định theo xe và loại hàng.

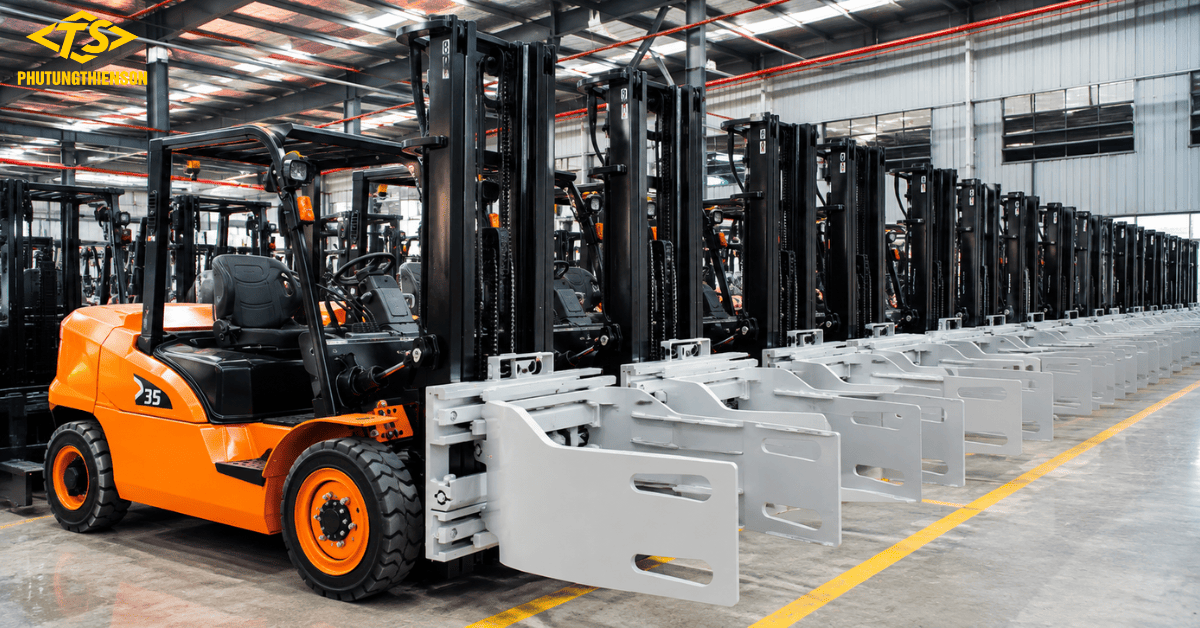

Mua xe nâng kẹp vuông, bộ kẹp vuông uy tín ở đâu?

Phụ tùng xe nâng Thiên Sơn cung cấp xe nâng kẹp vuông/ bộ kẹp vuông xe nâng cho nhiều dòng xe nâng dầu, xe nâng điện với tải trọng và kích thước khác nhau. Sản phẩm đáp ứng nhu cầu kẹp kiện giấy, kiện bông, carton, vật liệu ép khối và nhiều loại hàng hóa không sử dụng pallet. Tùy từng nhu cầu, khách hàng có thể lựa chọn bộ kẹp thông thường, bộ kẹp có dịch ngang hoặc phiên bản xoay 180-360 độ. Thiên Sơn hỗ trợ kiểm tra cấu hình xe, tải trọng, cấp lắp, hệ thống thủy lực và kích thước hàng trước khi lựa chọn sản phẩm.

Phụ tùng Thiên Sơn hỗ trợ:

• Cung cấp xe nâng kẹp vuông cho nhiều tải trọng từ khoảng 1–7 tấn.
• Đa dạng độ mở và kích thước má kẹp.
• Có lựa chọn không xoay, xoay 180 độ hoặc 360 độ.
• Hỗ trợ tư vấn theo loại hàng và kích thước kiện.
• Kiểm tra khả năng tương thích với xe trước khi lắp.
• Hỗ trợ lắp đặt, bảo trì và thay thế phụ tùng bộ kẹp.
• Giao hàng trên toàn quốc.
• Cung cấp hóa đơn, chứng từ theo yêu cầu.

Để được kiểm tra nhanh, khách hàng nên gửi hình ảnh xe nâng, model xe, tải trọng, kích thước kiện lớn nhất – nhỏ nhất, trọng lượng hàng và nhu cầu xoay hay dịch ngang. Đây là những thông tin quan trọng để lựa chọn xe nâng kẹp vuông/ bộ kẹp phù hợp và tối ưu chi phí đầu tư.
