Xéc măng

Xéc măng là chi tiết quan trọng trong cụm piston – xi lanh của động cơ xe nâng, có nhiệm vụ làm kín khoảng hở giữa piston và thành xi lanh, hạn chế khí cháy lọt xuống cacte, hỗ trợ truyền nhiệt và kiểm soát lượng dầu bôi trơn đi vào buồng đốt. Xéc măng thường có dạng vòng kim loại hở, được lắp vào các rãnh trên piston và phải làm việc liên tục trong điều kiện chịu nhiệt, áp suất, ma sát và tải trọng thay đổi.

Mặc dù có kích thước nhỏ so với nhiều chi tiết khác trong động cơ, tình trạng của xéc măng động cơ xe nâng ảnh hưởng trực tiếp đến độ kín của buồng đốt và khả năng làm việc của piston trong xi lanh. Vì vậy, khi sửa chữa động cơ, việc hiểu đúng cấu tạo, chức năng và lựa chọn đúng bộ xéc măng theo động cơ là rất quan trọng. Nội dung dưới đây giúp khách hàng tìm hiểu chi tiết về xéc măng, nguyên lý làm việc, các dạng cấu hình phổ biến và những thông tin cần kiểm tra trước khi lựa chọn phụ tùng thay thế.

Xéc măng động cơ xe nâng là gì?

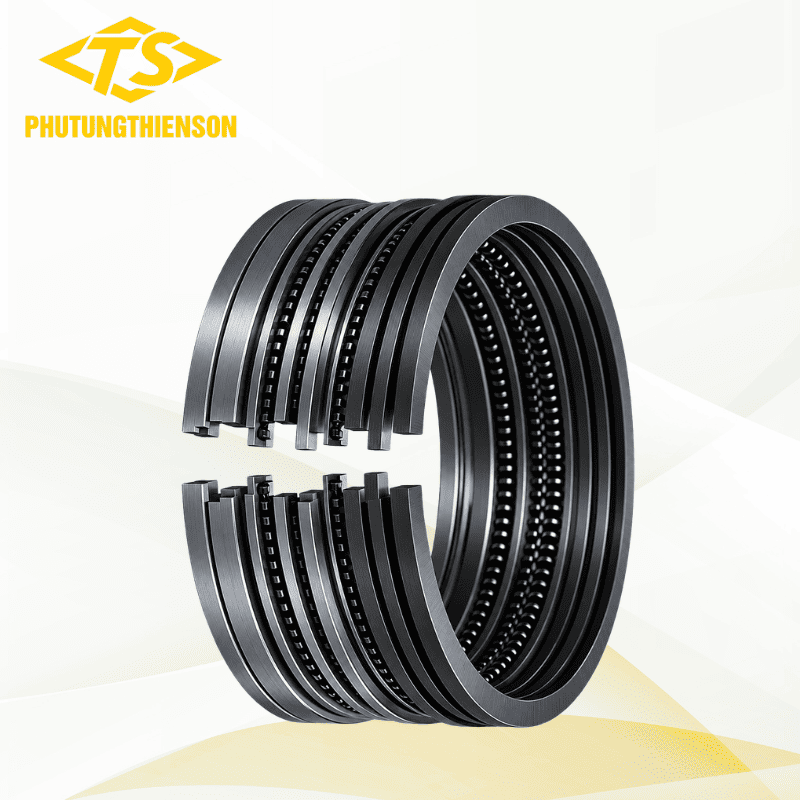

Xéc măng động cơ xe nâng là vòng kim loại được lắp vào các rãnh bố trí quanh phần đầu piston của động cơ. Khi piston chuyển động lên xuống bên trong xi lanh, xéc măng tiếp xúc với thành xi lanh và tạo thành lớp làm kín giữa hai bộ phận này.

Piston không thể được thiết kế có kích thước hoàn toàn bằng đường kính trong của xi lanh. Giữa piston và thành xi lanh luôn cần có một khoảng hở nhất định để piston có thể chuyển động và giãn nở khi nhiệt độ động cơ tăng. Xéc măng được sử dụng để kiểm soát khoảng hở đó mà vẫn cho phép piston chuyển động trong xi lanh.

Xéc măng thường được chế tạo từ gang bởi vật liệu này có khả năng duy trì hình dạng tương đối ổn định trong điều kiện chịu nhiệt, tải trọng và các lực động phát sinh trong quá trình động cơ làm việc.

Khi động cơ hoạt động, hỗn hợp khí cháy tạo áp suất lớn phía trên piston. Nếu không có xéc măng làm kín, khí áp suất cao có thể lọt qua khe hở giữa piston và xi lanh xuống phía dưới cacte. Hiện tượng này làm giảm độ kín buồng đốt và ảnh hưởng tới khả năng tạo công suất của động cơ.

Có thể hình dung đơn giản xéc măng giống như một vòng làm kín chuyển động giữa piston và thành xi lanh. Khác với gioăng hoặc phớt cố định, xéc măng liên tục trượt lên xuống cùng piston trong suốt quá trình động cơ vận hành.

Bên cạnh việc giữ khí cháy trong buồng đốt, xéc măng còn tham gia kiểm soát lớp dầu trên thành xi lanh. Dầu bôi trơn cần tồn tại với lượng phù hợp để giảm ma sát giữa piston, xéc măng và xi lanh. Tuy nhiên, nếu quá nhiều dầu đi vào buồng đốt, lượng dầu này có thể bị đốt cháy cùng nhiên liệu.

Vì vậy, bộ xéc măng vừa phải đảm bảo độ kín, vừa phải duy trì một lượng dầu bôi trơn thích hợp trên bề mặt xi lanh. Kích thước và thiết kế xéc măng không giống nhau trên mọi động cơ. Đường kính piston, kích thước rãnh, chiều dày vòng và cấu hình bề mặt có thể thay đổi tùy theo thiết kế của từng loại động cơ.

Đây cũng là lý do khi mua xéc măng xe nâng, không nên chỉ lựa chọn theo tải trọng xe hoặc quan sát bằng mắt. Cần xác định đúng động cơ, kích thước piston và bộ xéc măng đang sử dụng để tránh lắp sai.

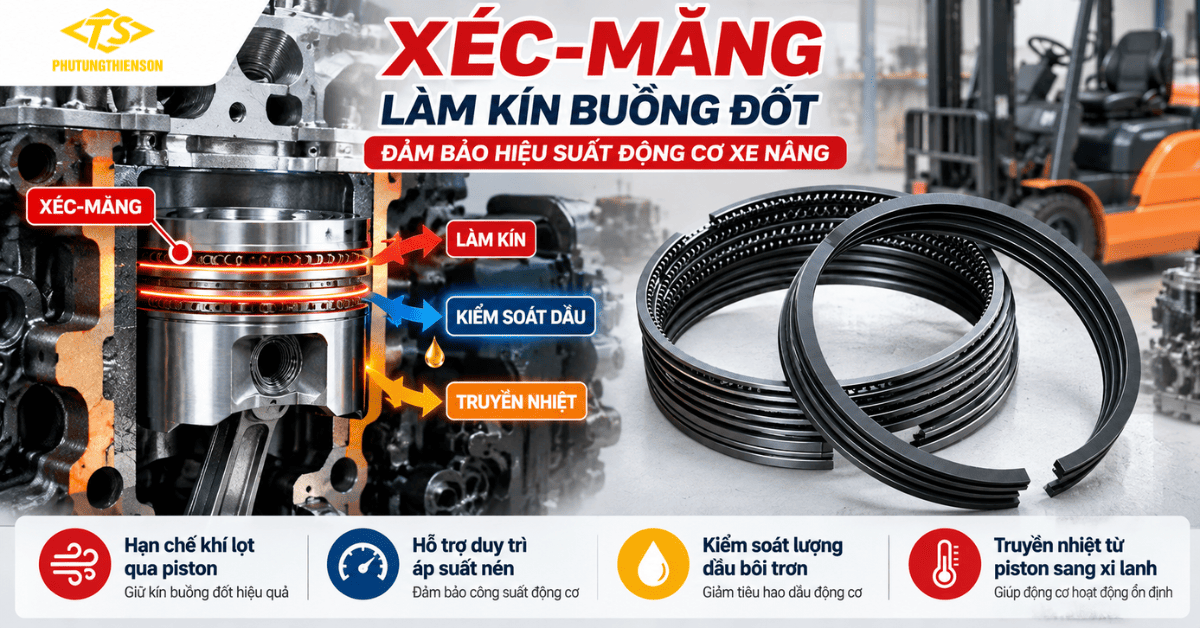

Chức năng của xéc măng động cơ xe nâng

Xéc măng phải làm việc trong một khu vực chịu đồng thời nhiệt độ, áp suất, ma sát và chuyển động liên tục. Vì vậy, dù chỉ là những vòng kim loại tương đối nhỏ, bộ xéc măng đảm nhiệm nhiều chức năng quan trọng đối với động cơ.

• Làm kín buồng đốt

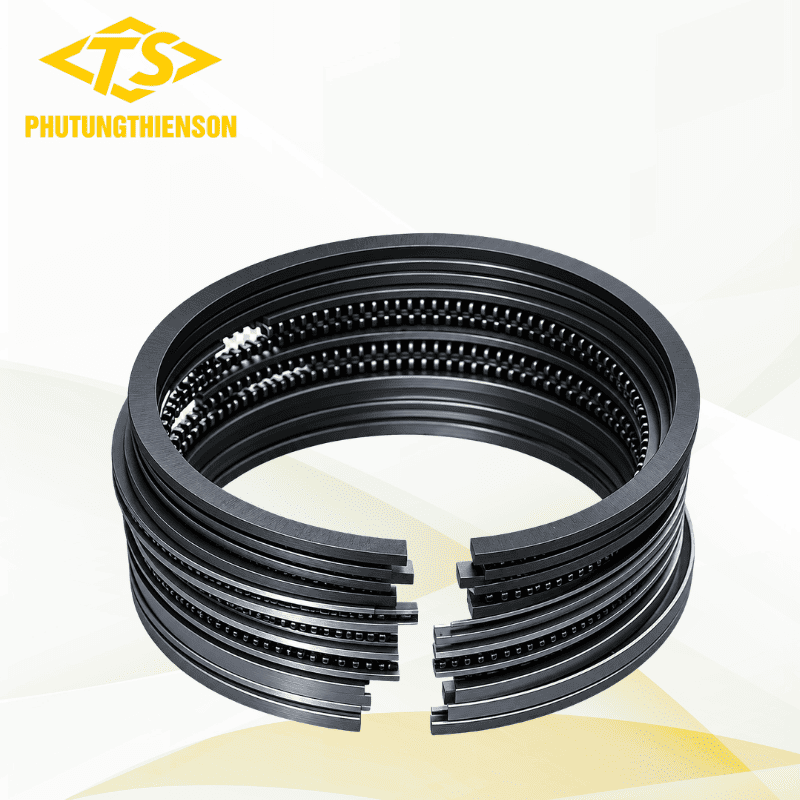

Chức năng quan trọng nhất của xéc măng là làm kín khoảng hở giữa piston và thành xi lanh. Khi nhiên liệu cháy, áp suất trong buồng đốt tác động lên đỉnh piston để tạo lực đẩy piston xuống. Nếu khe hở giữa piston và xi lanh không được làm kín tốt, một phần khí cháy có thể lọt xuống cacte thay vì tạo lực tác động lên piston.

Khi đó, áp suất trong xi lanh giảm và động cơ không thể khai thác hiệu quả năng lượng sinh ra từ quá trình cháy. Xéc măng áp sát vào bề mặt xi lanh để tạo lớp kín nhưng vẫn cho phép piston chuyển động lên xuống liên tục.

• Hạn chế khí cháy lọt xuống cacte

Khí cháy có áp suất cao lọt qua piston xuống khu vực cacte thường được gọi là hiện tượng blow-by. Bộ xéc măng giúp giảm lượng khí này bằng cách duy trì độ kín tại khe giữa piston và thành xi lanh.

Nếu độ kín không đảm bảo, không chỉ áp suất xi lanh bị giảm mà khí cháy còn có thể đi vào khu vực chứa dầu bôi trơn. Do đó, khả năng làm kín của xéc măng có vai trò quan trọng đối với hoạt động ổn định của động cơ.

• Kiểm soát dầu bôi trơn

Thành xi lanh cần một lớp dầu mỏng để giảm ma sát giữa các bề mặt chuyển động. Tuy nhiên, lượng dầu này phải được kiểm soát. Nếu dầu dư đi lên buồng đốt, dầu có thể bị đốt cháy trong quá trình động cơ hoạt động.

Xéc măng giúp điều chỉnh lượng dầu trên thành xi lanh, giữ lại lượng dầu cần thiết cho bôi trơn và đưa phần dầu dư trở lại khu vực cacte. Nhờ đó, hệ thống vừa duy trì được khả năng bôi trơn vừa hạn chế lượng dầu lọt vào buồng đốt.

• Truyền nhiệt từ piston sang thành xi lanh

Piston trực tiếp chịu nhiệt từ quá trình cháy nhiên liệu. Một phần lượng nhiệt này cần được truyền ra khỏi piston để hạn chế nhiệt độ tăng quá cao. Xéc măng tiếp xúc với cả piston và thành xi lanh nên cũng tham gia truyền nhiệt từ piston sang thành xi lanh.

Từ thành xi lanh, nhiệt tiếp tục được đưa ra hệ thống làm mát của động cơ. Bốn chức năng trên có mối liên hệ chặt chẽ với nhau. Xéc măng cần tiếp xúc đủ tốt với thành xi lanh để làm kín và truyền nhiệt, nhưng đồng thời lực tiếp xúc không được quá lớn bởi ma sát giữa xéc măng và xi lanh cũng gây tổn hao cơ học. Chính vì vậy, thiết kế xéc măng luôn phải cân bằng giữa độ kín, ma sát, khả năng bôi trơn và độ bền.

Cấu tạo của xéc măng động cơ xe nâng

Về hình dạng cơ bản, xéc măng là một vòng kim loại hình tròn nhưng không khép kín hoàn toàn. Vòng được lắp vào rãnh trên piston và có khả năng đàn hồi để tạo lực ép lên thành xi lanh.

Khi lắp piston vào xi lanh, xéc măng được ép lại theo đường kính xi lanh. Tính đàn hồi của vòng tạo ra lực hướng ra ngoài, giúp bề mặt xéc măng duy trì tiếp xúc với thành xi lanh trong quá trình piston chuyển động.

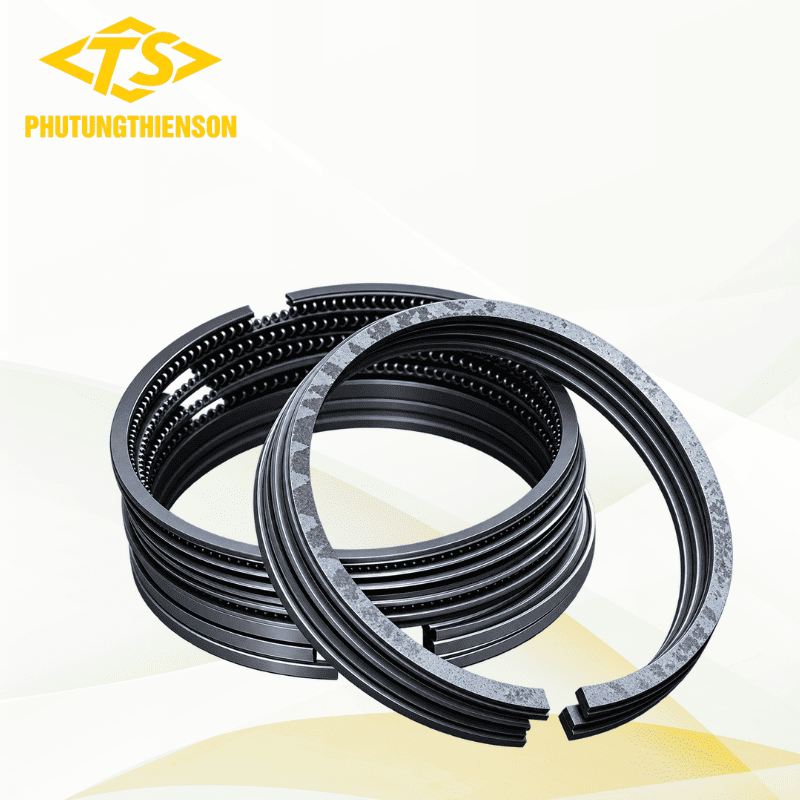

Một bộ xéc măng động cơ thường gồm nhiều vòng bố trí theo các rãnh khác nhau trên piston. Các vòng phối hợp với nhau để đảm bảo khả năng làm kín khí, kiểm soát dầu và duy trì điều kiện bôi trơn phù hợp.

Xéc măng phải chịu điều kiện làm việc tương đối khắc nghiệt. Khi động cơ vận hành, piston liên tục thay đổi hướng chuyển động với tốc độ cao. Trong khi đó, bề mặt xéc măng liên tục trượt trên thành xi lanh và chịu tác động của nhiệt độ cũng như áp suất trong buồng đốt.

Vì vậy, xéc măng thường được làm từ vật liệu có khả năng chịu nhiệt, chịu mài mòn và duy trì hình dạng tốt trong quá trình làm việc. Gang là một trong những vật liệu được sử dụng phổ biến cho chi tiết này. Thiết kế của xéc măng không chỉ có một dạng duy nhất. Hình dạng mặt cắt và bề mặt làm việc có thể được thay đổi để phù hợp với từng yêu cầu của động cơ.

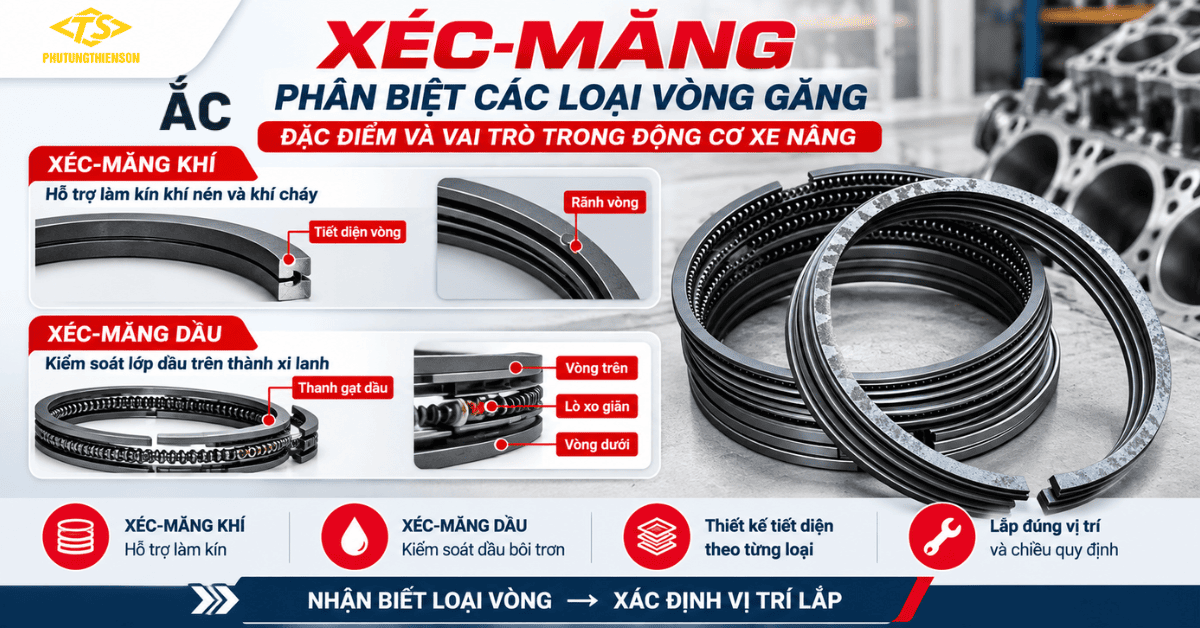

Các dạng cấu hình xéc măng

• Mặt cắt hình chữ nhật: Xéc măng có tiết diện cơ bản dạng chữ nhật, tạo bề mặt tiếp xúc tương đối đơn giản giữa vòng và thành xi lanh.
• Dạng mặt nòng: Bề mặt tiếp xúc được tạo hình khác với dạng phẳng thông thường nhằm phù hợp với yêu cầu làm việc của vòng.
• Dạng có rãnh then: Trên vòng có phần rãnh được thiết kế nhằm thay đổi đặc tính tiếp xúc hoặc kiểm soát dầu.
• Dạng xoắn: Hình dạng vòng được thiết kế để tạo xu hướng xoắn hoặc thay đổi tư thế tiếp xúc khi lắp trong rãnh piston.
• Mặt côn: Bề mặt xéc măng được tạo theo dạng côn thay vì song song hoàn toàn với thành xi lanh.

Những khác biệt này cho thấy xéc măng là một chi tiết có yêu cầu thiết kế chính xác. Hai vòng có đường kính tương tự nhau chưa chắc có thể thay thế cho nhau nếu khác chiều dày, dạng mặt cắt hoặc vị trí lắp trên piston. Do đó, khi thay xéc măng động cơ xe nâng, cần lựa chọn đúng bộ theo cấu tạo động cơ và piston thay vì sử dụng vòng có kích thước gần giống.

Bộ xéc măng động cơ xe nâng hoạt động như thế nào?

Các vòng xéc măng không làm việc độc lập mà phối hợp thành một hệ thống xung quanh piston. Mỗi vòng được thiết kế để hỗ trợ một phần nhiệm vụ và đồng thời phối hợp với các vòng còn lại.

Khi piston di chuyển lên xuống, xéc măng chuyển động theo piston nhưng bề mặt ngoài vẫn tiếp xúc với thành xi lanh. Trong kỳ cháy của động cơ, áp suất trong buồng đốt tăng cao. Bộ xéc măng giúp hạn chế lượng khí áp suất cao đi qua khe hở giữa piston và thành xi lanh xuống cacte.

Nhờ đó, phần lớn áp suất được duy trì phía trên piston để tạo lực đẩy piston. Đồng thời, xéc măng tiếp xúc với thành xi lanh và trở thành một trong những đường truyền nhiệt từ piston ra bên ngoài.

Khi piston di chuyển, bề mặt thành xi lanh cũng được phủ một lớp dầu bôi trơn. Bộ xéc măng có nhiệm vụ kiểm soát lớp dầu này, duy trì lượng cần thiết để giảm ma sát nhưng hạn chế dầu dư tiếp tục đi lên buồng đốt. Đây là một quá trình diễn ra liên tục với tốc độ cao trong suốt thời gian động cơ hoạt động.

Chính vì phải đảm nhận nhiều nhiệm vụ cùng lúc nên các vòng trong bộ xéc măng được thiết kế để hỗ trợ lẫn nhau. Một vòng không thể hoàn toàn thay thế chức năng của cả bộ. Bộ ba vòng được phối hợp nhằm đạt hiệu quả tối ưu về làm kín, điều tiết dầu và duy trì điều kiện làm việc của piston. Nếu một vòng không hoạt động đúng, hiệu quả của toàn bộ hệ thống có thể bị ảnh hưởng.

Ví dụ, khi khả năng làm kín suy giảm, khí cháy có thể lọt nhiều hơn xuống cacte. Nếu khả năng kiểm soát dầu không tốt, lượng dầu đi vào buồng đốt có thể tăng. Vì vậy, trong quá trình sửa chữa, xéc măng thường được kiểm tra theo cả bộ trên piston, đồng thời đánh giá tình trạng rãnh piston và bề mặt xi lanh.

Đây cũng là lý do việc lựa chọn phụ tùng cần dựa trên đúng động cơ. Bộ xéc măng được thiết kế phù hợp với đường kính piston, rãnh lắp và kết cấu xi lanh cụ thể. Sử dụng sai kích thước hoặc sai cấu hình có thể khiến vòng không ép đúng vào xi lanh, không nằm đúng trong rãnh piston hoặc không phối hợp tốt với các vòng còn lại.

Xéc măng được sử dụng trên những loại xe nâng nào?

Xéc măng là chi tiết thuộc động cơ đốt trong, vì vậy phụ tùng này được sử dụng trên các dòng xe nâng có động cơ nhiên liệu và nhiều thiết bị công nghiệp sử dụng kết cấu piston – xi lanh tương tự.

Trong lĩnh vực xe nâng, xéc măng có thể xuất hiện trên các nhóm thiết bị như:

• Xe nâng dầu: Đây là nhóm sử dụng xéc măng phổ biến, với động cơ hoạt động liên tục trong môi trường công nghiệp và tải trọng lớn.
• Xe nâng sử dụng động cơ diesel: Bộ xéc măng làm việc trong cụm piston – xi lanh để duy trì độ kín buồng đốt, kiểm soát dầu và truyền nhiệt.
• Xe nâng sử dụng động cơ xăng: Tương tự động cơ diesel, piston vẫn cần hệ thống xéc măng để làm kín trong quá trình động cơ hoạt động.
• Xe nâng sử dụng động cơ gas: Những động cơ đốt trong sử dụng nhiên liệu khí vẫn sử dụng cụm piston, xi lanh và xéc măng theo thiết kế của từng động cơ.
• Xe nâng tải trọng nhỏ và trung bình sử dụng động cơ đốt trong: Tùy từng hãng và model động cơ sẽ sử dụng bộ xéc măng có kích thước khác nhau.
• Xe nâng tải trọng lớn: Các dòng xe dầu tải nặng cũng sử dụng xéc măng nhưng kích thước piston và cấu hình vòng có thể lớn hơn tùy động cơ.
• Xe nâng hoạt động trong nhà máy: Khi động cơ cần đại tu hoặc sửa chữa cụm piston – xi lanh, xéc măng là một trong những chi tiết cần kiểm tra.
• Xe nâng hoạt động ngoài trời: Môi trường vận hành nặng, bụi và tần suất sử dụng cao làm cho việc kiểm tra tình trạng động cơ càng trở nên quan trọng.

Điểm cần lưu ý là không thể lựa chọn bộ xéc măng chỉ theo câu hỏi “xe nâng 2,5 tấn” hay “xe nâng 3 tấn”. Ví dụ, hai chiếc xe nâng cùng tải trọng 3 tấn nhưng sử dụng hai động cơ khác nhau có thể dùng piston khác đường kính, rãnh xéc măng khác nhau và vì vậy bộ vòng hoàn toàn khác. Do đó, động cơ mới là thông tin quan trọng để lựa chọn xéc măng, còn tải trọng xe chỉ mang tính tham khảo ban đầu.

Mua xéc măng động cơ xe nâng uy tín ở đâu?

Phụ tùng xe nâng Thiên Sơn cung cấp xéc măng động cơ xe nâng phục vụ nhu cầu sửa chữa, bảo dưỡng và đại tu động cơ. Khi lựa chọn, bộ xéc măng cần được đối chiếu với model động cơ, piston, kích thước rãnh và thông tin thực tế của phụ tùng đang sử dụng để hạn chế tình trạng mua sai.

Với những xe còn đầy đủ thông tin động cơ, khách hàng có thể cung cấp model và hình ảnh tem máy để kiểm tra. Trường hợp phụ tùng cũ không còn mã hoặc động cơ đã qua sửa chữa, có thể kết hợp hình ảnh piston, bộ xéc măng cũ và số đo thực tế để đối chiếu.

Phụ tùng Thiên Sơn hỗ trợ:

• Cung cấp xéc măng động cơ xe nâng phục vụ sửa chữa và thay thế.
• Tra cứu phụ tùng theo model và thông tin động cơ.
• Đối chiếu xéc măng theo piston đang sử dụng.
• Kiểm tra đường kính piston và kích thước vòng khi cần.
• Đối chiếu số lượng và chiều dày từng vòng trong bộ.
• Hỗ trợ kiểm tra hình dạng mặt cắt của xéc măng.
• Tư vấn các phụ tùng liên quan trong cụm piston – xi lanh.
• Hỗ trợ lựa chọn phụ tùng theo hình ảnh thực tế khi mất mã.
• Giao hàng toàn quốc.
• Hỗ trợ hóa đơn, chứng từ theo lô hàng.

Bên cạnh xéc măng, khi sửa chữa cụm piston – xi lanh khách hàng cũng nên kiểm tra đồng thời piston, xi lanh và các chi tiết liên quan. Xéc măng mới chỉ có thể phát huy đúng chức năng khi bề mặt piston, rãnh vòng và thành xi lanh vẫn nằm trong điều kiện làm việc phù hợp.
