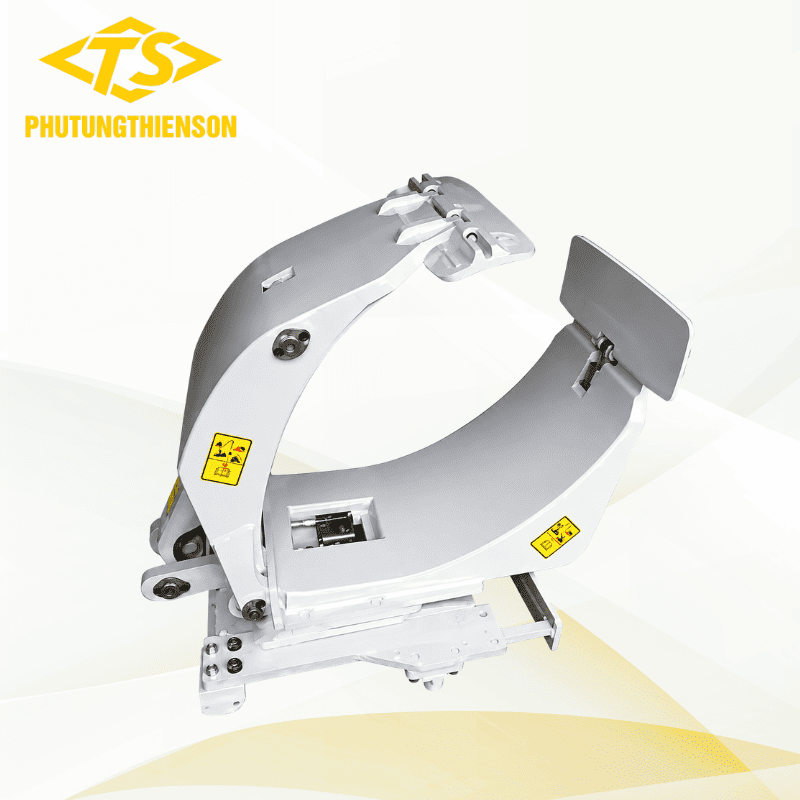

Bộ công tác kẹp giấy xe nâng – Giải pháp nâng và xoay cuộn giấy

Bộ công tác kẹp giấy được thiết kế dành riêng cho việc nâng hạ, vận chuyển và sắp xếp các cuộn giấy có kích thước, đường kính và trọng lượng lớn. Thay vì sử dụng càng nâng đưa xuống dưới hàng hóa, thiết bị sử dụng các tay kẹp ôm trực tiếp vào bề mặt cuộn giấy, tạo lực giữ ổn định để xe có thể nâng và di chuyển hàng.

Đặc điểm quan trọng của bộ kẹp là khả năng điều chỉnh độ mở, lực kẹp và góc xoay theo yêu cầu công việc. Nhờ đó, một chiếc xe nâng thông thường có thể chuyển đổi thành xe nâng kẹp giấy chuyên dụng để xử lý cuộn giấy trong nhà máy, kho nguyên liệu, khu vực sản xuất và bốc xếp hàng hóa.

Tùy theo kích thước cuộn và năng suất yêu cầu, doanh nghiệp có thể lựa chọn bộ công tác kẹp giấy 1 cuộn hoặc 2 cuộn, loại 1 xi lanh hoặc 2 xi lanh. Dải tải trọng từ 1,5 đến 10 tấn cùng độ mở từ 250 đến 3.050 mm giúp thiết bị đáp ứng nhiều quy mô sản xuất khác nhau.

Nội dung

Bộ công tác kẹp giấy là gì?

Bộ công tác kẹp giấy là thiết bị được lắp phía trước xe nâng, sử dụng hệ thống thủy lực để điều khiển tay kẹp ôm và giữ cuộn giấy. Bộ kẹp có thể thay thế chức năng nâng pallet truyền thống, cho phép xe tiếp cận trực tiếp với hàng hóa dạng tròn mà không cần sử dụng pallet.

Thiết bị thường được gọi với nhiều tên khác nhau như bộ kẹp giấy xe nâng, bộ kẹp cuộn giấy, bộ kẹp tròn xe nâng hoặc bộ công tác dành cho xe nâng kẹp giấy. Dù cách gọi khác nhau, chức năng chính vẫn là tạo lực kẹp phù hợp để giữ cuộn giấy chắc chắn trong quá trình nâng, xoay và vận chuyển.

Điểm khác biệt lớn so với càng nâng thông thường nằm ở khả năng giữ hàng từ hai bên hoặc ôm theo bề mặt tròn của cuộn. Thiết kế tay kẹp bo cong giúp tăng diện tích tiếp xúc, phân bố lực đều hơn và hạn chế làm rách, móp hoặc biến dạng lớp giấy bên ngoài.

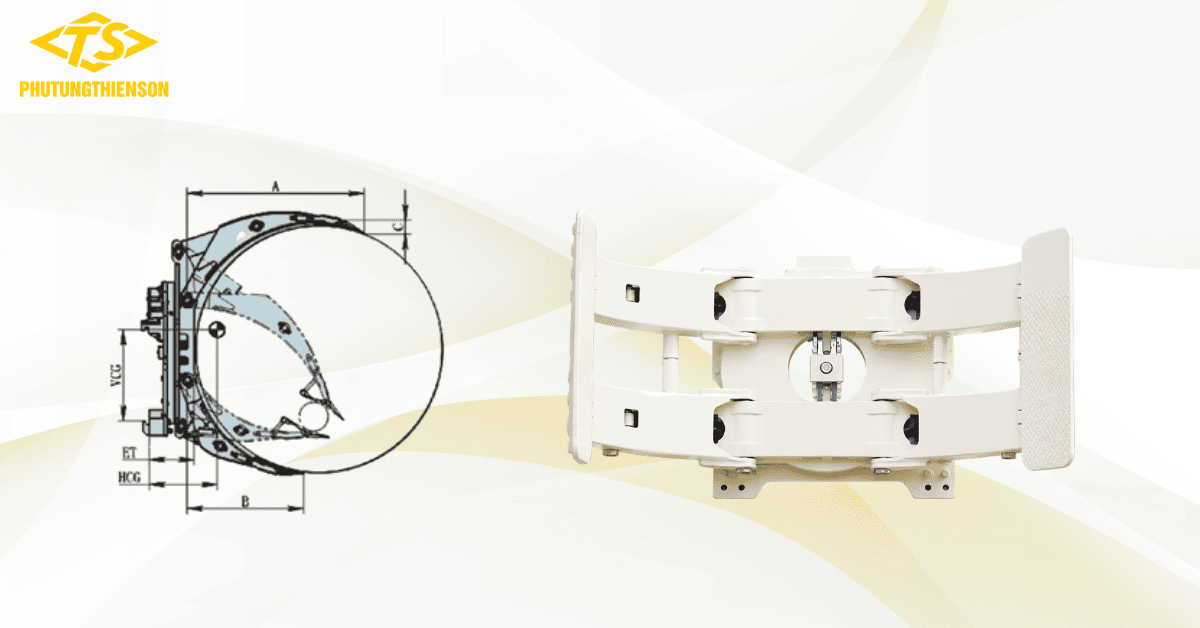

Bộ công tác kẹp giấy xe nâng xử lý một hoặc hai cuộn giấy

Thông số kỹ thuật bộ công tác kẹp giấy

Thông số của bộ công tác kẹp giấy cần được lựa chọn theo xe nâng và đặc điểm thực tế của cuộn hàng. Không nên chỉ căn cứ vào tải trọng của xe, bởi đường kính cuộn, trọng lượng, số lượng cuộn cần kẹp và yêu cầu xoay cũng ảnh hưởng trực tiếp đến cấu hình bộ công tác.

Hạng mục	Thông số tham khảo
Tải trọng bộ công tác	1,5 – 10 tấn
Số lượng cuộn	1 – 2 cuộn
Trọng lượng bộ công tác	343 – 3.000 kg
Số xi lanh	1 hoặc 2
Độ mở tay kẹp	250 – 3.050 mm
Góc xoay	Đến 360 độ
Kiểu điều khiển	Thủy lực
Kiểu tay kẹp	Tay kẹp bo tròn
Vật liệu	Thép chịu lực
Tình trạng	Mới 100%

Trong thực tế, các dòng tải trọng khoảng 2–5 tấn được sử dụng khá phổ biến trong nhà máy giấy và kho hàng. Với những cuộn giấy lớn hoặc yêu cầu kẹp đồng thời hai cuộn, doanh nghiệp cần lựa chọn bộ công tác có tải trọng và kích thước lớn hơn.

Cấu tạo bộ công tác kẹp giấy xe nâng

Bộ công tác kẹp giấy có kết cấu chắc chắn để vừa chịu trọng lượng hàng hóa vừa tạo lực kẹp ổn định trong quá trình vận chuyển. Các thành phần chính gồm khung chịu lực, tay kẹp, xi lanh thủy lực, bàn xoay, trục xoay, hệ thống van điều áp và các đường dẫn dầu.

Mỗi bộ phận đảm nhận một nhiệm vụ riêng nhưng phải phối hợp chính xác với nhau. Khi một chi tiết bị mòn, rò rỉ hoặc sai lệch, khả năng giữ cuộn giấy và độ ổn định của toàn bộ hệ thống có thể bị ảnh hưởng.

Tay kẹp cuộn giấy: Tay kẹp là bộ phận trực tiếp tiếp xúc với cuộn giấy, thường có kết cấu bo tròn theo hình dạng của hàng hóa. Tùy cấu hình, bộ công tác kẹp giấy có thể sử dụng một tay kẹp hoặc hai tay kẹp để phù hợp với đường kính, trọng lượng và cách bố trí cuộn. Bề mặt tiếp xúc có thể được trang bị đệm nhằm tăng độ bám và bảo vệ lớp giấy phía ngoài. Thiết kế tay kẹp cần vừa tạo được lực giữ cần thiết vừa phân bổ áp lực hợp lý để hạn chế làm móp hoặc rách cuộn.
Xi lanh thủy lực: Xi lanh tạo lực đóng và mở tay kẹp thông qua áp suất dầu từ hệ thống thủy lực của xe nâng. Bộ công tác có thể sử dụng 1 xi lanh hoặc 2 xi lanh tùy thiết kế, tải trọng và yêu cầu vận hành. Hệ thống xi lanh cần hoạt động đồng đều để tay kẹp di chuyển ổn định, tránh hiện tượng giật, lệch hoặc đóng mở không đều.
Khung chịu lực: Khung là bộ phận kết nối bộ công tác kẹp giấy với giá nâng của xe, đồng thời chịu tải trọng từ cuộn giấy và lực phát sinh trong quá trình kẹp. Kết cấu này thường được chế tạo từ thép chịu lực với các vị trí liên kết được gia cường chắc chắn.
Bàn xoay và trục xoay: Bàn xoay và trục xoay cho phép bộ kẹp thay đổi góc của cuộn giấy trong quá trình lấy, vận chuyển, xếp hoặc đưa hàng vào vị trí yêu cầu. Các cấu hình có thể đáp ứng góc xoay từ 180 độ đến 360 độ tùy thiết kế. Khả năng xoay linh hoạt đặc biệt hữu ích khi cuộn giấy đang nằm ngang nhưng cần dựng đứng hoặc ngược lại.
Van điều áp thủy lực: Van điều áp kiểm soát áp suất dầu và lực tác động lên tay kẹp. Đây là bộ phận quan trọng vì lực kẹp quá thấp có thể khiến cuộn giấy trượt, trong khi lực quá lớn có nguy cơ làm biến dạng hoặc hư hỏng hàng.

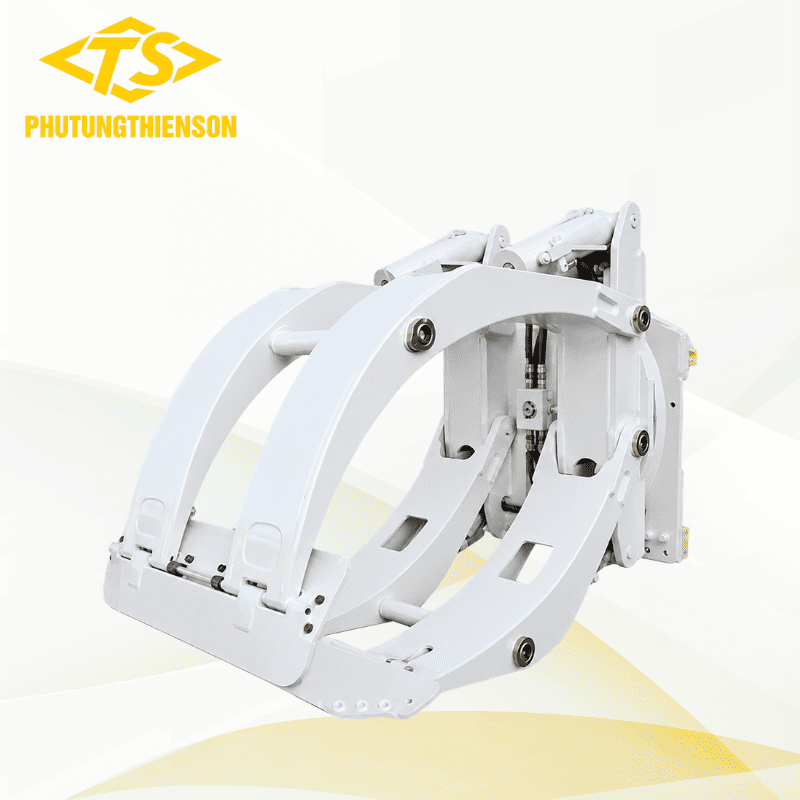

Bộ công tác kẹp giấy xoay 360 độ nâng cuộn đứng và nằm

Nguyên lý hoạt động của bộ công tác kẹp giấy

Bộ công tác kẹp giấy hoạt động dựa trên áp lực thủy lực từ xe nâng. Khi người lái tác động cần điều khiển, dầu thủy lực được đưa tới xi lanh để thay đổi vị trí tay kẹp, từ đó mở rộng hoặc thu hẹp khoảng cách giữa các bề mặt kẹp.

Khi hai tay kẹp tiếp xúc với cuộn giấy, hệ thống tiếp tục tạo áp suất để giữ hàng ở trạng thái ổn định. Người vận hành sau đó sử dụng hệ thống nâng của xe để đưa cuộn lên khỏi mặt đất và di chuyển tới vị trí mong muốn.

Nếu bộ công tác có chức năng xoay, người lái có thể điều khiển bàn xoay để thay đổi hướng cuộn giấy trong khi vẫn duy trì lực kẹp. Nhờ vậy, một chu trình có thể thực hiện liên tục các thao tác kẹp – nâng – di chuyển – xoay – đặt hàng mà không phải dùng thiết bị hỗ trợ bên ngoài.

Khi đặt hàng xuống, xe cần đưa cuộn giấy về đúng vị trí và giảm tải hoàn toàn trước khi mở tay kẹp. Trình tự vận hành đúng giúp hạn chế tình trạng cuộn giấy bị nghiêng, trượt hoặc đổ khi vừa được nhả khỏi bộ công tác.

Các loại bộ công tác kẹp giấy phổ biến

Việc phân loại bộ công tác kẹp giấy thường dựa trên số lượng cuộn có thể xử lý, số xi lanh, tải trọng và khả năng xoay. Doanh nghiệp nên lựa chọn theo quy cách cuộn hàng thực tế thay vì chỉ chọn bộ kẹp có tải trọng càng lớn càng tốt.

Bộ kẹp giấy 1 cuộn

Đây là loại được thiết kế để kẹp và vận chuyển một cuộn giấy trong mỗi chu kỳ làm việc. Kết cấu tương đối gọn giúp người lái dễ quan sát hàng, căn chỉnh vị trí và thao tác trong những khu vực có không gian hạn chế.

Bộ kẹp giấy 1 cuộn phù hợp với nhà máy có nhiều kích thước cuộn khác nhau hoặc cần đặt từng cuộn vào vị trí chính xác. Các mức tải trọng 2 tấn, 2,5 tấn, 3 tấn, 3,5 tấn và 4 tấn là những cấu hình thường được quan tâm.

Bộ kẹp giấy 2 cuộn

Bộ kẹp đôi được thiết kế để xử lý hai cuộn giấy cùng lúc, qua đó tăng lượng hàng có thể vận chuyển trong mỗi chu kỳ. Cấu hình này phù hợp với dây chuyền sản xuất lớn, kho giấy có sản lượng cao và khu vực bốc xếp cần tối ưu thời gian.

Do tổng trọng lượng hàng lớn hơn, xe nâng phải có khả năng chịu tải phù hợp sau khi tính cả tự trọng bộ công tác. Kích thước cuộn và cách bố trí hai cuộn cũng cần được xác định trước để lựa chọn độ mở tay kẹp chính xác.

Bộ công tác kẹp giấy 1 xi lanh

Loại 1 xi lanh có kết cấu gọn và số lượng chi tiết thủy lực ít hơn. Cấu hình này phù hợp với những yêu cầu nâng cuộn có kích thước và tải trọng nằm trong phạm vi thiết kế của thiết bị. Ưu điểm nằm ở kết cấu tương đối đơn giản và thuận tiện trong quá trình kiểm tra, bảo dưỡng. Tuy nhiên, lựa chọn 1 hay 2 xi lanh vẫn cần căn cứ vào thông số của bộ công tác và cuộn giấy thực tế.

Bộ công tác kẹp giấy 2 xi lanh

Loại 2 xi lanh sử dụng hai cơ cấu thủy lực để điều khiển hoạt động kẹp. Thiết kế này thường được lựa chọn khi cần lực kẹp ổn định và khả năng làm việc với các cuộn có kích thước hoặc trọng lượng lớn. Hai xi lanh cần hoạt động đồng đều để duy trì sự cân bằng giữa các tay kẹp. Vì vậy, tình trạng xi lanh, đường dầu và hệ thống điều áp cần được kiểm tra định kỳ.

Bộ công tác kẹp giấy xoay 360 độ

Khả năng xoay 360 độ là một trong những tính năng quan trọng của bộ công tác kẹp giấy chuyên dụng. Cuộn hàng có thể được xoay ngay khi đang được giữ chắc, giúp người lái thay đổi tư thế hàng mà không cần hạ xuống để xử lý lại.

Chức năng này đặc biệt hữu ích khi chuyển cuộn từ tư thế nằm sang đứng, từ đứng sang nằm hoặc điều chỉnh hướng trước khi đưa vào dây chuyền sản xuất. Quá trình xử lý nhờ đó được rút ngắn và hạn chế việc phải dùng thêm thiết bị hoặc lao động hỗ trợ.

Hệ thống xoay phải hoạt động đồng bộ với cơ cấu kẹp để cuộn luôn được giữ chắc trong toàn bộ quá trình. Khi xoay hàng có trọng lượng lớn, thao tác cần thực hiện từ từ và tránh thay đổi hướng đột ngột.

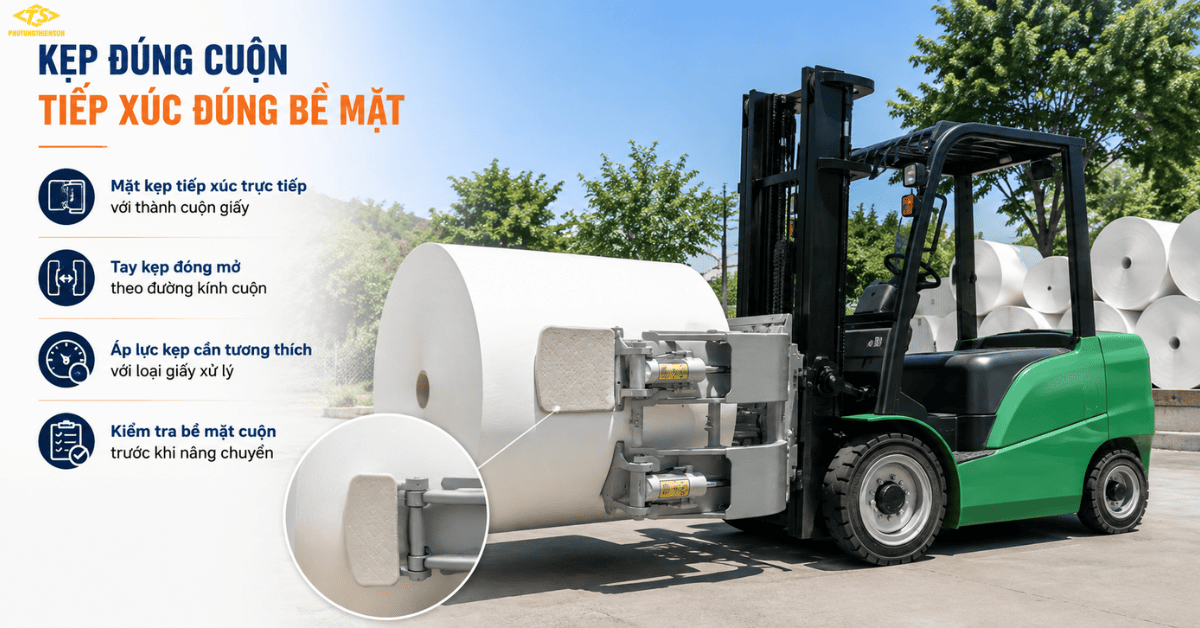

Bộ công tác kẹp giấy xe nâng giữ cuộn bằng mặt kẹp chuyên dụng

Ưu điểm khi sử dụng bộ công tác kẹp giấy

Không cần sử dụng pallet: Cuộn giấy có thể được kẹp trực tiếp vào bề mặt ngoài nên không nhất thiết phải đặt trên pallet để xe nâng xử lý. Điều này giúp đơn giản hóa quá trình bốc xếp và giảm số bước chuẩn bị hàng. Đối với kho có số lượng cuộn lớn, việc giảm phụ thuộc vào pallet còn giúp tối ưu khu vực lưu trữ.
Hạn chế hư hỏng cuộn giấy: Giấy cuộn là loại hàng hóa có bề mặt dễ rách, móp hoặc biến dạng nếu lực tác động tập trung vào một điểm. Tay kẹp bo tròn tạo diện tích tiếp xúc lớn hơn, giúp lực được phân bổ trên bề mặt cuộn. Khi lực kẹp được điều chỉnh đúng, bộ công tác kẹp giấy vừa giữ hàng chắc vừa hạn chế ảnh hưởng đến lớp giấy ngoài.
Nâng cao năng suất bốc xếp: Xe nâng có thể trực tiếp tiếp cận, kẹp và lấy cuộn giấy mà không cần nhiều công đoạn hỗ trợ. Với bộ kẹp đôi, mỗi chu kỳ còn có thể xử lý hai cuộn cùng lúc nếu tải trọng và kích thước cho phép. Khả năng xoay trên xe cũng giúp giảm thao tác trung gian khi cần đổi hướng cuộn. Toàn bộ quá trình lấy, vận chuyển và sắp xếp hàng nhờ đó diễn ra liên tục hơn.
Tăng độ an toàn khi vận chuyển: Cuộn giấy có hình trụ nên có thể lăn hoặc dịch chuyển nếu xử lý không đúng phương pháp. Bộ kẹp tạo lực giữ trực tiếp lên cuộn, giúp kiểm soát hàng tốt hơn trong quá trình nâng và di chuyển.

Ứng dụng của bộ công tác kẹp giấy

Nhà máy sản xuất giấy
Kho giấy và kho nguyên liệu
Ngành bao bì và in ấn
Khu vực bốc xếp và vận chuyển

Bộ công tác kẹp giấy phù hợp với xe nâng nào?

Bộ công tác kẹp giấy có thể lắp trên nhiều dòng xe nâng dầu và xe nâng điện ngồi lái khi xe đáp ứng các điều kiện về tải trọng, giá nâng và hệ thống thủy lực. Việc tương thích không nên xác định chỉ dựa trên thương hiệu xe mà cần kiểm tra đầy đủ thông số kỹ thuật.

Tải trọng danh nghĩa của xe nâng cũng không đồng nghĩa với tải trọng còn lại sau khi lắp bộ kẹp. Bộ công tác có tự trọng từ hàng trăm tới hàng nghìn kg và làm thay đổi tâm tải, vì vậy cần tính khả năng nâng thực tế trước khi đưa vào sử dụng.

Các bộ kẹp có thể được cấu hình cho xe nâng tải trọng từ khoảng 1,5 tấn đến các dòng tải lớn. Với bộ công tác nặng, cuộn giấy lớn hoặc yêu cầu kẹp hai cuộn, xe cơ sở cần được lựa chọn tương ứng.

Bộ công tác kẹp giấy cho nhiều đường kính cuộn giấy

Bảo dưỡng bộ công tác kẹp giấy

Bộ công tác kẹp giấy làm việc với tải trọng lớn nên cần được kiểm tra định kỳ. Những vị trí cần chú ý gồm tay kẹp, bề mặt tiếp xúc, xi lanh, phớt, ống dầu, đầu nối, khung chịu lực và cơ cấu xoay.

Nếu phát hiện rò dầu tại xi lanh hoặc đường ống, cần xử lý sớm để tránh giảm áp suất kẹp. Hai tay kẹp cũng cần được kiểm tra độ đồng đều vì sai lệch có thể khiến cuộn bị nghiêng hoặc lực tập trung không đều.

Cơ cấu bàn xoay cần được kiểm tra độ rơ và khả năng vận hành. Những tiếng kêu bất thường, rung giật hoặc hiện tượng xoay không đều là dấu hiệu cần kiểm tra trước khi tiếp tục sử dụng. Bề mặt tay kẹp cũng nên được làm sạch thường xuyên. Bụi giấy và chất bẩn tích tụ có thể ảnh hưởng đến độ bám, đặc biệt với thiết bị hoạt động liên tục trong môi trường sản xuất giấy.

Những lỗi thường gặp ở bộ kẹp giấy xe nâng

Trong quá trình sử dụng, bộ kẹp giấy xe nâng có thể phát sinh một số lỗi liên quan đến hệ thống thủy lực, tay kẹp hoặc cơ cấu xoay. Các lỗi thường gặp gồm:

Tay kẹp đóng mở không đều: Có thể do xi lanh hoạt động không đồng bộ, van điều khiển gặp vấn đề hoặc đường dầu bị cản trở. Khi gặp tình trạng này, cần kiểm tra trước khi tiếp tục kẹp các cuộn giấy có tải trọng lớn.
Cuộn giấy bị trượt khi nâng: Nguyên nhân thường đến từ lực kẹp chưa đủ, bề mặt tiếp xúc của tay kẹp bị mòn hoặc độ mở bộ kẹp không phù hợp với đường kính cuộn giấy.
Bộ kẹp xoay chậm: Có thể liên quan đến áp suất thủy lực không ổn định, đường dầu bị nghẽn hoặc cơ cấu xoay bị mòn sau thời gian dài sử dụng.
Bộ kẹp xoay bị giật: Hiện tượng này thường xuất hiện khi hệ thống thủy lực hoạt động không ổn định hoặc các chi tiết cơ khí trong cụm xoay có độ rơ lớn.
Rò rỉ dầu thủy lực: Dầu có thể rò tại xi lanh, đầu nối, van hoặc đường ống. Lỗi này làm giảm áp suất, ảnh hưởng đến lực kẹp và khả năng vận hành của bộ công tác.
Ống dầu bị nứt, phồng hoặc mòn: Đây là dấu hiệu cần xử lý sớm vì có thể dẫn đến rò dầu hoặc mất áp suất đột ngột trong quá trình kẹp hàng.
Tay kẹp bị lệch: Sau thời gian dài làm việc hoặc do va chạm, tay kẹp có thể bị lệch khỏi vị trí ban đầu, khiến lực kẹp phân bố không đều lên cuộn giấy.
Bề mặt tay kẹp bị mòn: Lớp tiếp xúc với cuộn giấy bị mòn sẽ làm giảm độ bám, khiến cuộn dễ trượt hơn khi nâng hoặc xoay.
Bộ kẹp phát ra tiếng kêu bất thường: Tiếng kêu có thể xuất phát từ bạc, chốt, vòng bi hoặc cơ cấu xoay bị thiếu bôi trơn hay đã mòn.
Lực kẹp yếu hơn bình thường: Có thể do mất áp suất thủy lực, phớt xi lanh xuống cấp, van bị lỗi hoặc hệ thống đường dầu có hiện tượng rò rỉ.

Khi phát hiện các dấu hiệu trên, nên kiểm tra và bảo dưỡng bộ công tác kẹp giấy sớm để hạn chế hư hỏng lan rộng, đồng thời đảm bảo khả năng giữ và vận chuyển cuộn giấy ổn định.

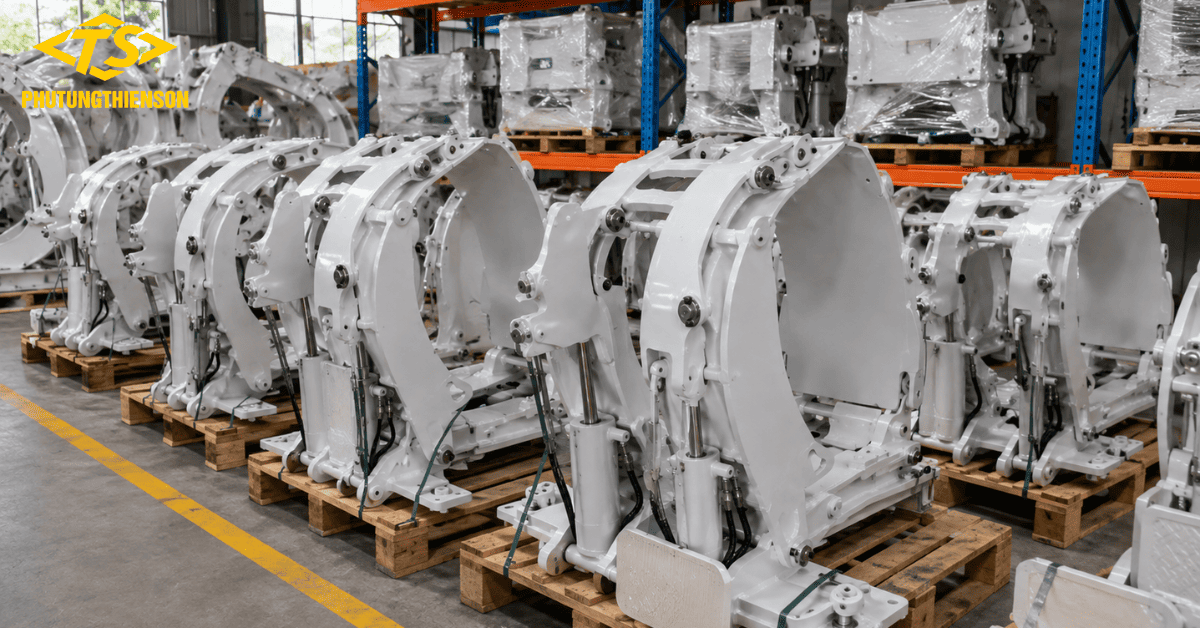

Giải pháp bộ công tác kẹp giấy và kẹp cuộn giấy xe nâng tại Thiên Sơn

Câu hỏi thường gặp về bộ công tác kẹp giấy

Bộ công tác kẹp giấy dùng để làm gì? Thiết bị dùng để kẹp, nâng, di chuyển và xoay các cuộn giấy hoặc hàng hóa dạng trụ tròn. Bộ công tác được lắp trên xe nâng và điều khiển bằng hệ thống thủy lực.

Bộ kẹp giấy có thể nâng bao nhiêu tấn? Dải tải trọng có thể từ khoảng 1,5 đến 10 tấn tùy cấu hình. Cần lựa chọn theo trọng lượng cuộn và khả năng nâng thực tế của xe sau khi lắp bộ công tác.

Bộ kẹp giấy có thể kẹp hai cuộn cùng lúc không? Có. Ngoài bộ kẹp một cuộn còn có cấu hình kẹp hai cuộn giấy cùng lúc, phù hợp với nhà máy có sản lượng xử lý lớn.

Bộ công tác kẹp giấy có xoay được không? Có. Các dòng chuyên dụng có thể trang bị khả năng xoay tới 360 độ, giúp thay đổi tư thế cuộn giấy trong quá trình vận chuyển và sắp xếp.

Độ mở bộ kẹp giấy là bao nhiêu? Tùy từng sản phẩm, phạm vi có thể từ khoảng 250 đến 3.050 mm. Khi mua cần cung cấp đường kính cuộn nhỏ nhất và lớn nhất để chọn đúng bộ kẹp.

Xe nâng dầu có lắp bộ kẹp giấy được không? Có, nếu xe đáp ứng yêu cầu về tải trọng, giá nâng và hệ thống thủy lực. Cần kiểm tra khả năng tương thích trước khi lắp đặt.

Xe nâng điện có sử dụng bộ công tác kẹp giấy được không? Có. Nhiều dòng xe nâng điện ngồi lái có thể lắp bộ kẹp giấy khi cấu hình thủy lực và tải trọng phù hợp.

Bộ kẹp giấy 1 xi lanh và 2 xi lanh khác nhau thế nào? Hai loại khác nhau về kết cấu và cách tạo lực điều khiển tay kẹp. Việc lựa chọn cần căn cứ vào thiết kế bộ công tác, tải trọng và kích thước cuộn thay vì chỉ dựa vào số lượng xi lanh.

Tại sao phải kiểm tra tải trọng xe trước khi lắp? Bộ công tác có tự trọng khá lớn và làm thay đổi tâm tải của xe. Vì vậy, tải trọng thực tế mà xe có thể nâng sau khi lắp bộ kẹp có thể thấp hơn tải trọng danh nghĩa ban đầu.

Mua bộ công tác kẹp giấy uy tín ở đâu?

Phụ tùng xe nâng Thiên Sơn cung cấp bộ công tác kẹp giấy với nhiều mức tải trọng, độ mở và cấu hình khác nhau, đáp ứng nhu cầu lắp mới, thay thế hoặc nâng cấp xe nâng đang sử dụng. Khách hàng có thể lựa chọn bộ kẹp 1 cuộn, 2 cuộn, loại 1 xi lanh, 2 xi lanh hoặc cấu hình xoay 360 độ tùy đặc điểm hàng hóa.

Đội ngũ Thiên Sơn hỗ trợ kiểm tra tải trọng xe, đường kính và trọng lượng cuộn giấy, chiều cao nâng, giá nâng và hệ thống thủy lực trước khi lựa chọn sản phẩm. Việc kiểm tra đầy đủ giúp xác định đúng bộ công tác kẹp giấy xe nâng, hạn chế tình trạng không tương thích hoặc xe không còn đủ tải sau khi lắp bộ công tác.

Phụ tùng Thiên Sơn hỗ trợ:

Cung cấp bộ kẹp giấy tải trọng từ khoảng 1,5 đến 10 tấn.
Có cấu hình kẹp 1 cuộn hoặc 2 cuộn giấy.
Đa dạng độ mở tay kẹp từ khoảng 250 đến 3.050 mm.
Có loại 1 xi lanh và 2 xi lanh thủy lực.
Cung cấp bộ kẹp giấy xoay 360 độ theo nhu cầu.
Tư vấn kiểm tra khả năng tương thích với xe nâng.
Hỗ trợ lắp đặt, bảo hành và bảo trì theo khu vực.
Giao hàng trên toàn quốc và cung cấp hóa đơn, chứng từ theo yêu cầu.

Để được tư vấn nhanh, khách hàng nên gửi model xe nâng, tải trọng xe, hình ảnh giá nâng, trọng lượng cuộn giấy, đường kính nhỏ nhất – lớn nhất, số lượng cuộn cần kẹp và chiều cao nâng yêu cầu. Những thông tin này giúp lựa chọn bộ công tác đúng cấu hình, đồng thời dự toán chi phí lắp đặt sát với nhu cầu thực tế.
