Khung xe nâng

Khung xe nâng là một trong những bộ phận quan trọng nhất trên xe nâng hàng, đóng vai trò chịu tải, dẫn hướng và đưa cụm càng cùng hàng hóa lên độ cao cần thiết trong quá trình làm việc. Tùy theo cấu hình xe, khung nâng có thể được thiết kế dạng 1 tầng, 2 tầng, 3 tầng hoặc 4 tầng, phù hợp với nhiều nhu cầu từ nâng hàng trong kho tiêu chuẩn đến làm việc tại giá kệ cao, container hoặc trung tâm phân phối có yêu cầu tận dụng tối đa chiều cao kho.

Một bộ khung phù hợp không chỉ giúp xe đạt được chiều cao nâng yêu cầu mà còn ảnh hưởng trực tiếp đến độ ổn định, tầm nhìn và khả năng vận hành an toàn. Bên trong khung là hệ thống gồm trục nâng, xi lanh thủy lực, xích nâng, con lăn, giàn nâng và nhiều chi tiết phụ trợ chịu lực khác. Phụ tùng Thiên Sơn cung cấp đa dạng khung nâng cho xe nâng dầu, xe nâng điện, hỗ trợ kiểm tra cấu hình, tư vấn lựa chọn và giao hàng trên toàn quốc.

Khung xe nâng là gì?

Khung xe nâng là cụm kết cấu thẳng đứng được bố trí ở phía trước xe nâng, có nhiệm vụ dẫn hướng cho cụm càng, giá nâng và hàng hóa di chuyển lên xuống trong quá trình làm việc. Đây là bộ phận chịu lực trực tiếp khi xe nâng hàng, đồng thời quyết định phần lớn chiều cao nâng tối đa của thiết bị. Trong hoạt động thực tế, khung không làm việc độc lập mà kết hợp với hệ thống thủy lực, xi lanh, xích nâng và con lăn. Khi người điều khiển nâng hàng, xi lanh thủy lực tạo lực đẩy, xích nâng truyền chuyển động và giàn nâng di chuyển dọc theo các cột khung.

Khung nâng cũng ảnh hưởng đáng kể đến tầm nhìn của người vận hành. Cấu trúc quá nhiều tầng hoặc bố trí chi tiết không hợp lý có thể làm vùng quan sát phía trước bị hạn chế, trong khi thiết kế gọn giúp tài xế dễ quan sát càng và hàng hóa hơn. Do đó, lựa chọn khung xe nâng không nên chỉ dựa vào chiều cao nâng. Cần xem xét đồng thời tải trọng, số tầng khung, kích thước xe, môi trường làm việc và độ cao của khu vực sử dụng.

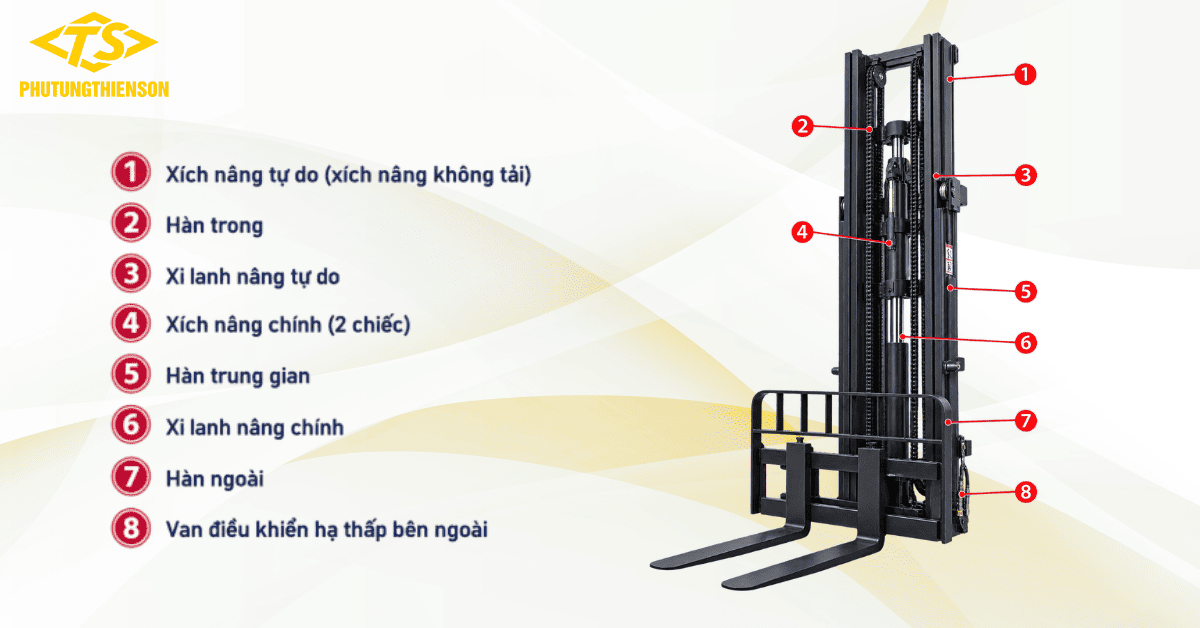

Cấu tạo khung xe nâng

Khung nâng được hình thành từ nhiều bộ phận chịu lực và chuyển động khác nhau. Mỗi chi tiết đều có vai trò riêng nhưng phải phối hợp chính xác để quá trình nâng hạ diễn ra ổn định.

• Trục nâng và cột khung: Trục nâng hay cột khung là phần kết cấu chính, thường được chế tạo từ thép chịu lực có độ cứng cao. Các cột được thiết kế theo dạng rãnh để con lăn và các tầng khung có thể trượt dọc theo phương thẳng đứng. Khung một tầng có cấu trúc đơn giản, trong khi khung hai, ba hoặc bốn tầng sử dụng các cột lồng vào nhau để mở rộng chiều cao nâng. Phần cột chịu tải liên tục trong quá trình nâng nên độ thẳng, độ cứng và tình trạng mối hàn có ảnh hưởng lớn đến độ an toàn. Nếu cột bị cong hoặc biến dạng, cụm nâng có thể di chuyển lệch và gây ra rung hoặc kẹt trong quá trình làm việc.
• Xi lanh nâng: Xi lanh nâng thuộc hệ thống thủy lực và có nhiệm vụ biến áp lực dầu thành lực đẩy để nâng cụm giá. Khi dầu thủy lực được đưa vào xi lanh, cần xi lanh chuyển động và tạo lực nâng cho các tầng khung.
• Giàn nâng: Giàn nâng là phần di chuyển trực tiếp trên khung và kết nối với càng nâng hoặc bộ công tác. Hàng hóa được truyền tải qua càng lên giàn nâng rồi phân bố vào hệ thống khung. Giàn nâng thường sử dụng con lăn để di chuyển dọc theo rãnh cột. Các con lăn cần được căn chỉnh tốt để giảm ma sát và tránh tình trạng giàn bị nghiêng khi nâng.
• Xích nâng: Xích nâng truyền chuyển động từ xi lanh tới giàn nâng. Đây là chi tiết chịu tải thường xuyên và phải làm việc trong điều kiện kéo liên tục.
• Con lăn, bạc đạn và chi tiết khác Con lăn giúp các tầng khung và giàn nâng chuyển động dọc theo rãnh thép với ma sát thấp hơn. Bạc đạn và các chi tiết phụ trợ duy trì chuyển động ổn định, hạn chế rung lắc khi khung thay đổi chiều cao.

Khung xe nâng có những loại nào?

Khung xe nâng có thể được phân loại theo số tầng, chiều cao nâng và tính năng sử dụng. Cách phân loại này giúp khách hàng dễ lựa chọn hơn theo điều kiện kho bãi thực tế.

Phân loại khung xe nâng theo số tầng

• Khung xe nâng 1 tầng: Khung xe nâng 1 tầng là loại có cấu tạo đơn giản nhất, sử dụng một cụm cột chính và có chiều cao nâng tương đối hạn chế. Do ít tầng lồng và ít chi tiết chuyển động, hệ thống dễ kiểm tra và bảo dưỡng hơn. Loại này phù hợp với công việc nâng hàng ở độ cao thấp hoặc kho có trần thấp. Xe sử dụng khung một tầng cũng thường có tầm nhìn phía trước tương đối thoáng. Nhược điểm lớn nhất là khả năng nâng cao hạn chế, vì vậy không phù hợp với kho có hệ thống giá kệ nhiều tầng.

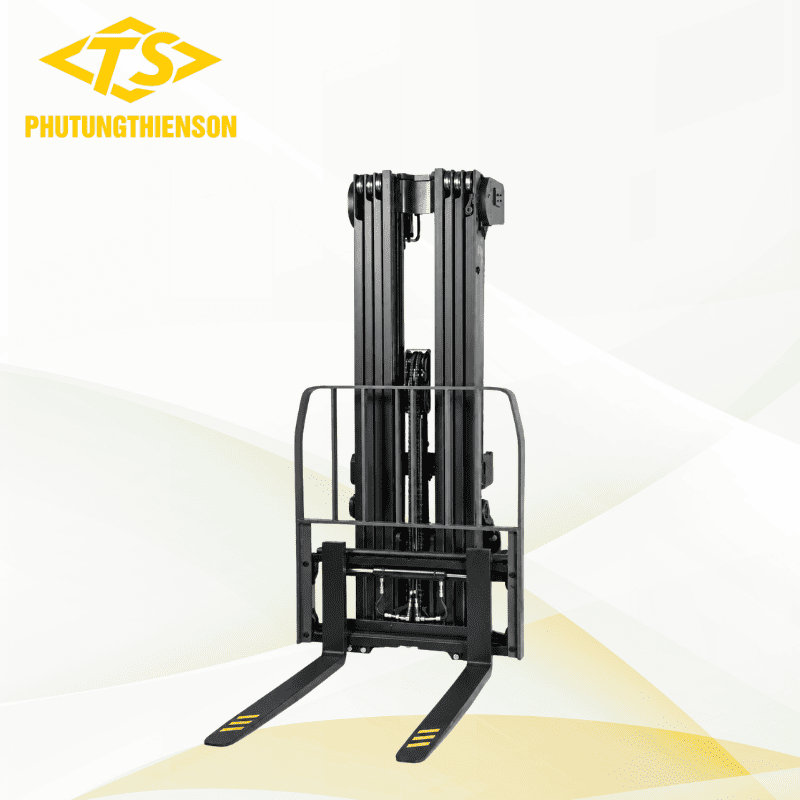

• Khung xe nâng 2 tầng: Khung xe nâng 2 tầng có hai cụm cột lồng vào nhau, cho phép tăng chiều cao nâng trong khi chiều cao tổng thể của khung khi hạ xuống vẫn được kiểm soát ở mức hợp lý. Đây là loại phổ biến trong nhiều kho hàng và nhà máy có giá kệ ở độ cao trung bình. Khung hai tầng tạo sự cân bằng khá tốt giữa chiều cao nâng, độ ổn định và khả năng quan sát. Nếu doanh nghiệp chỉ cần nâng trong khoảng 3-5 m, đây thường là cấu hình dễ sử dụng và chi phí hợp lý.
• Khung xe nâng 3 tầng: Khung xe nâng 3 tầng gồm ba cụm cột lồng vào nhau, giúp xe đạt chiều cao nâng lớn hơn nhưng chiều cao khung khi thu gọn vẫn đủ thấp để đi qua nhiều cửa kho hoặc khu vực hạn chế chiều cao. Dòng này phù hợp với kho hàng có giá kệ cao, trung tâm phân phối và các cơ sở cần tận dụng không gian theo chiều dọc. Do số tầng nhiều hơn, hệ thống cũng có nhiều con lăn, xích và điểm liên kết hơn. Vì vậy, nhu cầu kiểm tra và bảo dưỡng cũng cao hơn so với khung một hoặc hai tầng.
• Khung xe nâng 4 tầng: Khung xe nâng 4 tầng được sử dụng cho những ứng dụng cần chiều cao nâng lớn. Với bốn tầng cột lồng vào nhau, xe có thể đạt chiều cao nâng 7-9 m hoặc cao hơn tùy thiết kế. Ưu điểm lớn nhất là khả năng tiếp cận hệ thống giá kệ rất cao trong khi vẫn giữ chiều cao khung khi thu gọn ở mức phù hợp. Đổi lại, cấu tạo phức tạp hơn, tầm nhìn phía trước có thể bị hạn chế hơn và yêu cầu bảo dưỡng cũng cao hơn. Giá thành thường cao hơn các dòng khung ít tầng.

Phân loại khung xe nâng theo chiều cao nâng

Ngoài số tầng, chiều cao nâng thực tế cũng là tiêu chí quan trọng để lựa chọn.

• Khung nâng tiêu chuẩn: Khung tiêu chuẩn thường có chiều cao nâng khoảng 3–5 m, phù hợp với phần lớn nhà máy, kho hàng và cơ sở sản xuất thông thường. Đây là nhóm khung dễ sử dụng, có chi phí hợp lý và không yêu cầu không gian quá đặc biệt. Với kho có chiều cao trần trung bình, cấu hình này thường đã đáp ứng tốt nhu cầu bốc xếp.
• Khung nâng cao: Khung nâng cao thường hướng tới mức 5–8 m, phù hợp với kho có giá kệ cao hoặc doanh nghiệp muốn tận dụng không gian lưu trữ theo chiều dọc. Khi chiều cao nâng tăng, yêu cầu về độ ổn định và khả năng kiểm soát hàng hóa cũng cao hơn.
• Khung nâng siêu cao: Nhóm này có chiều cao nâng trên 8 m, thường sử dụng trong kho cao tầng hoặc các thiết bị nâng chuyên dụng. Ở chiều cao lớn, ảnh hưởng của tải trọng và tâm hàng trở nên rất rõ rệt. Xe cần có cấu hình phù hợp và người vận hành phải tuân thủ chặt chẽ giới hạn tải theo chiều cao.

Một số loại khung xe nâng chuyên dụng

Ngoài khung nâng tiêu chuẩn, thị trường còn có nhiều cấu hình dành cho các điều kiện làm việc đặc thù.

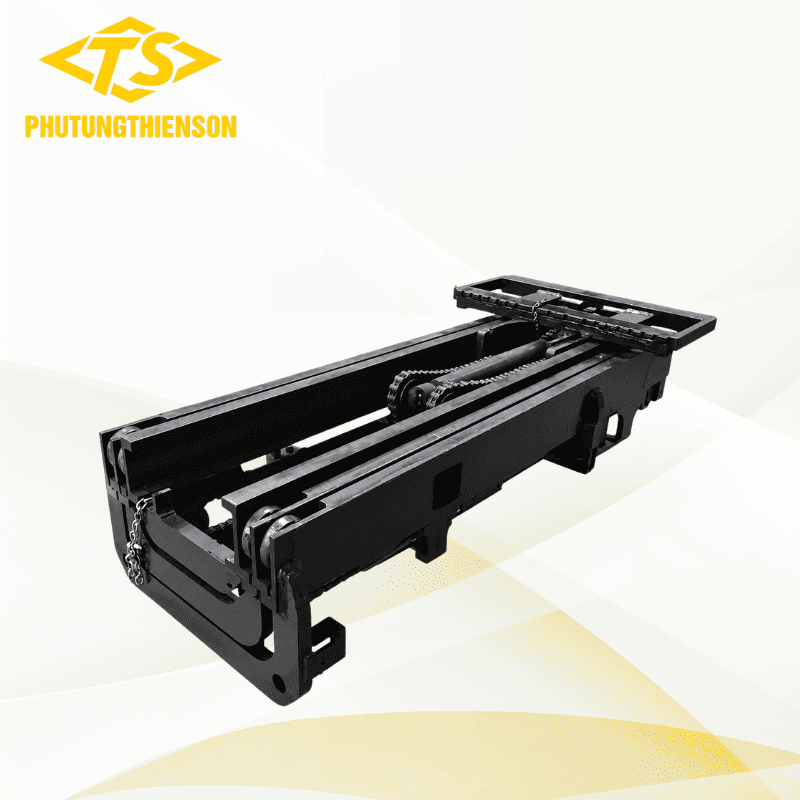

• Khung xe nâng chui container: Được thiết kế để xe có thể làm việc trong không gian có chiều cao giới hạn. Điểm quan trọng của loại khung này là chiều cao khi hạ thấp phải đủ phù hợp để xe có thể đi vào container. Nhiều cấu hình sử dụng hai hoặc ba tầng khung để vừa giữ chiều cao đóng thấp, vừa đạt chiều cao nâng cần thiết sau khi đã vào bên trong. Đây là lựa chọn phù hợp cho doanh nghiệp thường xuyên bốc xếp hàng trong container hoặc kho có cửa ra vào thấp.
• Khung nâng xe kho cao: Các xe kho cao cần khung có khả năng mở rộng lớn nhưng đồng thời phải giữ kết cấu tương đối gọn để làm việc trong lối đi hẹp. Khung ba hoặc bốn tầng thường được sử dụng. Ở độ cao lớn, yêu cầu về độ chính xác của hệ thống con lăn, xích và xi lanh đặc biệt cao.
• Khung nâng người: Được sử dụng trong các thiết bị phục vụ công việc bảo trì, lắp đặt hoặc thi công trên cao. Kết cấu không chỉ phải chịu tải mà còn cần kết hợp sàn hoặc khoang nâng an toàn. Loại này có yêu cầu khác đáng kể so với khung xe nâng hàng thông thường, vì vậy không nên thay thế hoặc cải tạo tùy ý giữa hai nhóm.

Ưu điểm của khung xe nâng phù hợp

Một bộ khung được lựa chọn đúng giúp xe nâng phát huy tốt khả năng làm việc và giảm nhiều rủi ro khi vận hành.

Trước hết, chiều cao nâng phù hợp giúp doanh nghiệp khai thác đúng hệ thống giá kệ mà không phải dùng xe quá lớn hoặc cấu hình dư thừa. Khung thấp hơn yêu cầu khiến xe không tiếp cận được tầng hàng, trong khi khung quá cao có thể làm tăng chi phí và ảnh hưởng đến tầm nhìn.

Thứ hai, khung đúng tải trọng giúp hệ thống nâng duy trì độ cứng và ổn định. Khi xe nâng hàng lên cao, tải trọng không chỉ tác động theo phương thẳng đứng mà còn tạo mô men lên toàn bộ kết cấu.

Cuối cùng, cấu hình đúng với không gian làm việc giúp xe di chuyển thuận tiện hơn. Xe chui container hoặc hoạt động trong kho trần thấp cần chiều cao khung khi thu gọn khác hẳn xe làm việc ở sân ngoài trời.

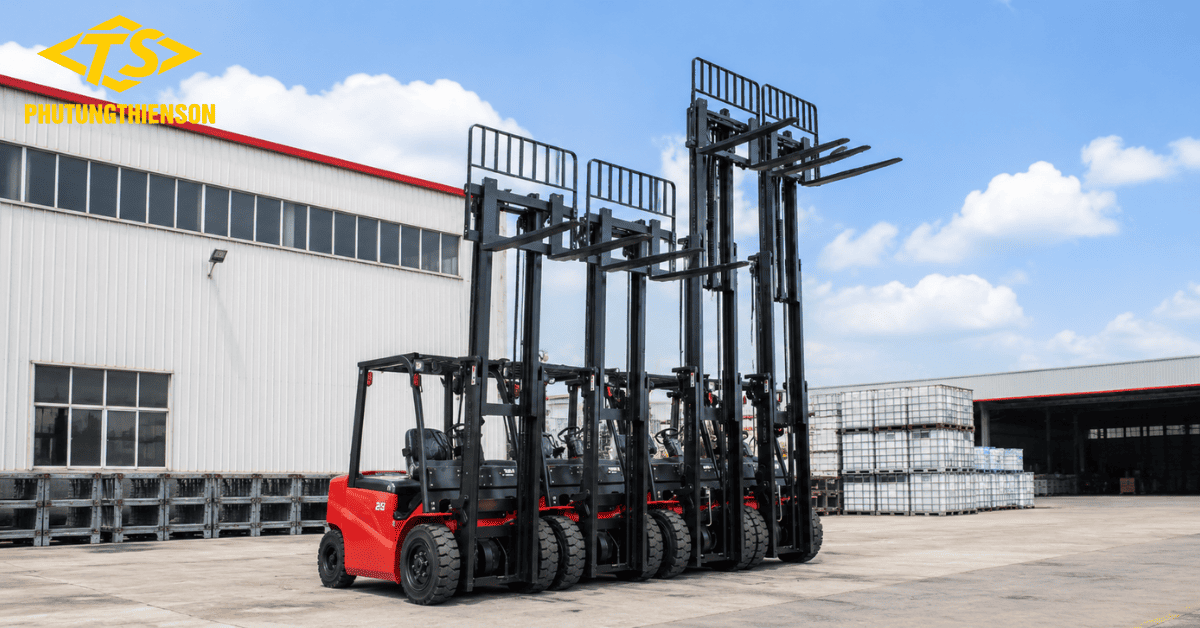

Cách chọn khung xe nâng phù hợp

Để lựa chọn đúng khung nâng xe nâng, khách hàng cần đánh giá nhiều yếu tố cùng lúc thay vì chỉ hỏi khung cao bao nhiêu.

• Xác định loại hàng hóa: Trọng lượng và kích thước hàng hóa quyết định tải trọng mà khung phải chịu. Hàng nặng hoặc kích thước lớn thường cần khung có độ cứng và chiều rộng phù hợp hơn. Nếu hàng hóa có kích thước không tiêu chuẩn, cần kiểm tra thêm chiều rộng càng và bộ công tác đang sử dụng.
• Xác định chiều cao cần nâng: Khách hàng nên đo chiều cao tầng kệ cao nhất cần sử dụng thay vì chỉ dựa vào chiều cao trần. Nếu kệ cao 5,5 m, chọn khung chỉ nâng được 5 m sẽ không đáp ứng nhu cầu. Ngược lại, dùng khung 8 m trong khi chỉ cần 4 m có thể gây lãng phí và làm cấu hình xe phức tạp hơn.
• Kiểm tra tải trọng xe: Khung phải tương thích với tải trọng danh nghĩa và cấu hình thực tế của xe. Khung dành cho xe 1,5 tấn khác đáng kể so với khung của xe 5 tấn. Không nên thay khung lớn hơn hoặc nhỏ hơn mà chưa kiểm tra sự phù hợp của hệ thống khung gầm, trục trước và thủy lực.
• Kiểm tra chiều cao trần và cửa kho: Một chiếc xe có thể nâng rất cao nhưng nếu khung khi hạ xuống quá cao thì xe vẫn không thể đi qua cửa kho hoặc container. Vì vậy, cần kiểm tra cả chiều cao nâng tối đa và chiều cao khung khi đóng hoàn toàn.
• Xem xét không gian làm việc: Lối đi hẹp cần cấu hình xe gọn và khung không gây cản trở tầm nhìn quá nhiều. Kho rộng hoặc sân ngoài trời có thể ưu tiên khung đơn giản và cứng vững hơn. Do đó, loại khung phù hợp phải được lựa chọn theo toàn bộ không gian sử dụng chứ không chỉ theo một thông số riêng lẻ.

Khi nào cần sửa chữa hoặc thay khung xe nâng?

Khung nâng là cụm chịu tải lớn nên mọi dấu hiệu bất thường đều cần được kiểm tra sớm.

• Khung nâng lên xuống không còn mượt, xuất hiện giật, rung hoặc kẹt ở một vị trí nhất định. Nguyên nhân có thể đến từ con lăn, xích, xi lanh hoặc cột khung bị biến dạng.
• Tiếng kêu bất thường khi nâng: Âm thanh kim loại va chạm, tiếng rít hoặc tiếng xích không đều có thể cho thấy hệ thống đang có độ rơ hoặc thiếu bôi trơn.
• Rò dầu tại xi lanh và đường ống thủy lực.
• Các vết nứt, cong, móp hoặc biến dạng trên cột khung và mối hàn.

Hướng dẫn bảo trì khung xe nâng

Bảo dưỡng đúng cách giúp khung vận hành ổn định và hạn chế sự cố lớn trong tương lai.

• Kiểm tra hệ thống thủy lực: Cần quan sát xi lanh, ống dầu và các đầu nối để phát hiện rò rỉ. Mức dầu thủy lực phải được duy trì đúng yêu cầu và sử dụng đúng loại dầu phù hợp với xe.
• Bôi trơn các điểm chuyển động: Con lăn, xích và những bề mặt yêu cầu bôi trơn cần được chăm sóc định kỳ. Dầu mỡ phù hợp giúp giảm ma sát và hạn chế mài mòn. Không nên bôi quá nhiều tại những khu vực dễ bám bụi bởi bụi bẩn kết hợp dầu mỡ có thể tạo thành lớp vật liệu mài mòn.
• Kiểm tra xích nâng: Hai bên xích cần có độ căng tương đối đồng đều, nếu xích quá lỏng khiến giàn nâng thiếu ổn định, trong khi xích quá căng làm tăng tải lên các chi tiết liên quan. Nếu mắt xích mòn nhiều, biến dạng hoặc có dấu hiệu nứt thì nên thay thế theo đúng quy cách.
• Kiểm tra con lăn và bạc đạn: Con lăn cần quay đều và không có độ rơ quá lớn. Bề mặt rãnh cột cũng cần được kiểm tra để phát hiện vết mòn bất thường. Nếu con lăn kẹt, cột khung có thể bị mài mòn nhanh và gây rung khi nâng.
• Kiểm tra mối hàn và bu lông: Các mối hàn chịu lực phải được kiểm tra để phát hiện nứt. Những vị trí liên kết bằng bu lông cần đảm bảo siết đúng và không có hiện tượng lỏng. Với xe thường xuyên nâng hàng nặng hoặc hoạt động nhiều ca, việc kiểm tra nên được thực hiện thường xuyên hơn.

Bảng giá khung xe nâng

Giá khung xe nâng phụ thuộc vào tải trọng, số tầng, chiều cao nâng, loại xe và cấu hình thủy lực. Khung nhiều tầng hoặc chiều cao lớn thường có giá cao hơn vì kết cấu phức tạp và số lượng chi tiết nhiều hơn.

Dưới đây là mức giá tham khảo cho một số loại khung phổ biến:

Loại khung	Tải trọng	Chiều cao nâng	Giá tham khảo
Khung nâng 1 tầng	1,5 tấn	3,0 m	Liên hệ
Khung nâng 2 tầng	2,5 tấn	4,5 m	Liên hệ
Khung nâng 3 tầng	3,0 tấn	6,0 m	Liên hệ
Khung nâng 4 tầng	3,5 tấn	7,5 m	Liên hệ
Khung cột xe nâng Nissan	2,5 tấn	4,0 m	Liên hệ
Khung nâng xe điện	1,5 – 3,0 tấn	4,0 m	Liên hệ
Khung nâng tay thủy lực	1,0 tấn	1,5 m	Liên hệ
Khung nâng hàng	2,0 tấn	3,0 m	Liên hệ
Khung nâng xe kho cao	2,5 tấn	5,0 m	Liên hệ
Khung nâng người	0,3 tấn	10 m	Liên hệ

Câu hỏi thường gặp về khung xe nâng

• Khung xe nâng có những loại nào? Phổ biến nhất là khung 1 tầng, 2 tầng, 3 tầng và 4 tầng. Ngoài ra còn có khung chui container, khung nâng cao và các loại khung chuyên dụng cho xe kho.
• Khung xe nâng 2 tầng nâng được bao nhiêu mét? Tùy thiết kế, nhưng nhiều cấu hình khung hai tầng có chiều cao nâng khoảng 3–5 m. Cần kiểm tra đúng model để biết thông số chính xác.
• Khung xe nâng 3 tầng dùng khi nào? Khung 3 tầng phù hợp với kho có giá kệ cao hoặc cần chiều cao nâng khoảng 5–8 m nhưng vẫn muốn giữ chiều cao xe khi khung thu gọn ở mức thấp.
• Khung 4 tầng có thể nâng cao bao nhiêu? Một số khung 4 tầng có thể nâng khoảng 7–9 m hoặc cao hơn, tùy cấu hình. Khi nâng ở độ cao lớn, tải trọng thực tế cần được kiểm tra kỹ.
• Khung chui container khác gì khung thường? Khung chui container được thiết kế có chiều cao khi hạ thấp phù hợp để xe đi vào container, đồng thời vẫn đạt chiều cao nâng cần thiết sau khi ở bên trong.
• Có thể đổi từ khung 2 tầng sang khung 3 tầng không? Có thể trong một số trường hợp nhưng cần kiểm tra tải trọng xe, hệ thống thủy lực, kích thước lắp và khả năng tương thích. Không nên thay trực tiếp nếu chưa đánh giá kỹ.
• Khi nào cần thay khung xe nâng? Cần xem xét sửa chữa hoặc thay khi khung cong, nứt, biến dạng, nâng hạ không đều, xuất hiện tiếng kêu lớn hoặc mối hàn chịu lực bị hỏng.
• Khung xe nâng có cần bảo dưỡng không? Có. Cần kiểm tra định kỳ xích, con lăn, xi lanh, dầu thủy lực, mối hàn và các vị trí liên kết để đảm bảo vận hành ổn định.
• Giá khung xe nâng khoảng bao nhiêu? Tùy loại, giá có thể từ khoảng 15–40 triệu đồng với các cấu hình đơn giản đến trên 100 triệu đồng với khung nhiều tầng hoặc khung chuyên dụng.

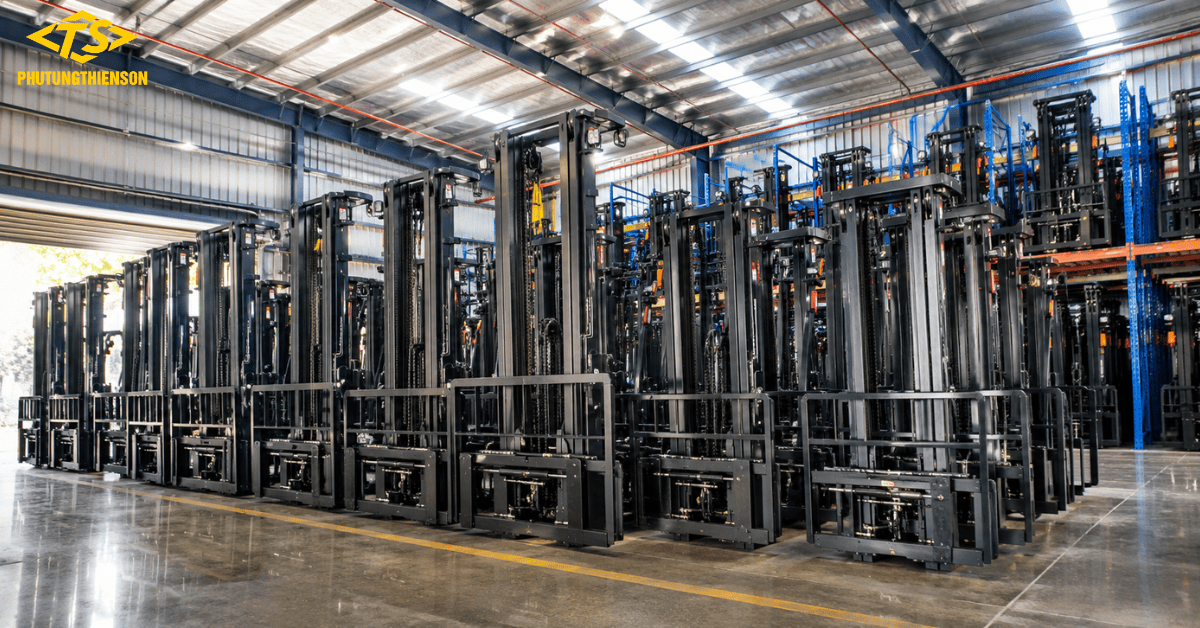

Mua khung xe nâng uy tín ở đâu?

Phụ tùng xe nâng Thiên Sơn cung cấp nhiều loại khung xe nâng cho xe nâng dầu, xe nâng điện, đáp ứng các nhu cầu từ khung tiêu chuẩn đến khung nhiều tầng, khung nâng cao và khung chui container. Việc lựa chọn khung cần căn cứ vào tải trọng xe, chiều cao nâng, kích thước cột, cấu hình thủy lực và môi trường vận hành. Vì vậy, khách hàng nên kiểm tra đầy đủ thông số trước khi đặt mua để hạn chế tình trạng khung đúng chiều cao nhưng không phù hợp với xe.

Phụ tùng Thiên Sơn hỗ trợ khách hàng từ khâu lựa chọn đến thay thế với các nhu cầu như kiểm tra model, đối chiếu kích thước, tư vấn loại khung, giao hàng và hỗ trợ kỹ thuật theo khu vực. Khách hàng có thể cung cấp hình ảnh khung hiện tại, model xe, tải trọng, chiều cao nâng và loại xe đang sử dụng. Dựa trên các thông tin này, Thiên Sơn sẽ hỗ trợ xác định cấu hình phù hợp và báo giá sát với nhu cầu thực tế.
