Kẹp vuông xe nâng

Kẹp vuông xe nâng là bộ công tác chuyên dụng được lắp ở phía trước xe nâng để thay thế hoặc bổ sung cho hệ thống càng truyền thống, cho phép hai tay kẹp ôm trực tiếp vào hai bên kiện hàng. Nhờ cơ cấu đóng – mở bằng thủy lực, thiết bị có thể giữ chắc các kiện giấy, bông ép, bao bì, vật liệu đóng khối hoặc nhiều loại hàng hóa có bề mặt đủ lớn mà không cần phải đặt trên pallet.

Tùy tải trọng và điều kiện làm việc, bộ kẹp vuông xe nâng có thể được thiết kế cho xe từ khoảng 1-7 tấn, với nhiều khoảng mở khác nhau và các tùy chọn như dịch ngang, xoay 180 độ hoặc xoay 360 độ. Việc lựa chọn đúng bộ kẹp cần dựa vào khối lượng hàng, kích thước kiện, độ cứng bề mặt, tải trọng còn lại của xe và hệ thống thủy lực đang có.

Phụ tùng Thiên Sơn cung cấp nhiều dòng kẹp vuông xe nâng phục vụ nhà máy giấy, kho bông, kho bao bì, cơ sở sản xuất, khu công nghiệp và các đơn vị vận chuyển hàng đóng kiện. Khách hàng có thể cung cấp model xe, tải trọng, kích thước hàng và nhu cầu sử dụng để được tư vấn cấu hình phù hợp trước khi lắp đặt.

Kẹp vuông xe nâng là gì?

Kẹp vuông xe nâng là một loại bộ công tác thủy lực được lắp phía trước khung nâng, có nhiệm vụ giữ chặt hàng hóa từ hai bên bằng hai tay kẹp. Khác với càng nâng thông thường phải đưa vào phía dưới pallet, bộ kẹp vuông sử dụng lực ép ngang để giữ hàng và nâng trực tiếp.

Thiết bị đặc biệt phù hợp với các loại hàng hóa được đóng thành kiện hoặc khối, chẳng hạn giấy ép, bông, bao bì, vật liệu sợi, thùng lớn và nhiều sản phẩm có dạng vuông hoặc gần vuông. Khi hai tay kẹp đóng lại, hàng hóa được giữ ổn định nhờ lực ép và ma sát giữa má kẹp với bề mặt kiện.

Một trong những lợi ích lớn của bộ kẹp vuông là không phụ thuộc vào pallet. Doanh nghiệp có thể giảm chi phí mua pallet, tiết kiệm diện tích lưu trữ và rút ngắn thao tác nâng hàng trong những công việc có tần suất bốc xếp cao. Tuy nhiên, không phải loại hàng nào cũng có thể sử dụng kẹp vuông. Hàng phải có kết cấu đủ chắc để chịu lực kẹp và bề mặt tiếp xúc phải phù hợp với thiết kế má kẹp. Với sản phẩm dễ móp hoặc dễ trầy, cần kiểm soát lực và lựa chọn bề mặt kẹp phù hợp.

Thông số kỹ thuật cơ bản của kẹp vuông xe nâng

Bộ kẹp vuông có nhiều cấu hình nên thông số thực tế thay đổi theo từng loại. Với nhóm sản phẩm phổ biến dùng trong kho và nhà máy, có thể tham khảo các thông số sau:

Thông số	Giá trị tham khảo
Tải trọng xe phù hợp	Khoảng 1 – 7 tấn
Tải trọng kẹp thường gặp	Khoảng 1.800 – 3.000 kg
Tâm tải trọng	Khoảng 500 mm
Chiều cao nâng	Khoảng 2 – 6 m tùy xe
Độ mở nhỏ nhất	Khoảng 400 – 440 mm
Độ mở lớn nhất	Có thể tới khoảng 2.465 mm
Kiểu điều khiển	Thủy lực
Khả năng xoay	Không xoay, 180 độ hoặc 360 độ
Vật liệu	Thép, hợp kim chịu lực
Trang bị bề mặt kẹp	Có thể dùng đệm chống xước
Xe sử dụng	Xe nâng dầu, xe nâng điện
Phạm vi ứng dụng	Hàng đóng kiện, giấy, bông, bao bì, vật liệu dạng khối

Cấu tạo của bộ kẹp vuông xe nâng

Bộ kẹp vuông được tạo thành từ nhiều chi tiết chịu lực và thủy lực. Toàn bộ hệ thống phải vừa đủ chắc để chịu tải, vừa đảm bảo hai tay kẹp đóng mở đồng đều và chính xác.

• Khung kẹp: Khung là phần chịu lực chính và là vị trí kết nối bộ công tác với giá nâng. Khung thường được làm từ thép có độ bền cao nhằm hạn chế biến dạng khi hai tay kẹp tạo lực ép lớn lên kiện hàng. Độ chính xác của khung ảnh hưởng trực tiếp tới sự đồng đều khi đóng mở hai bên. Nếu khung bị cong hoặc lệch, lực kẹp có thể phân bố không đều và làm hàng hóa mất ổn định khi nâng.
• Tay kẹp: Hai tay kẹp nằm ở hai phía và có nhiệm vụ ôm vào kiện hàng. Tùy thiết kế, tay kẹp có thể dài, rộng hoặc có hình dạng khác nhau để phù hợp với loại hàng cần xử lý. Tay kẹp phải đủ cứng nhưng đồng thời cần có diện tích tiếp xúc phù hợp. Với kiện mềm như giấy hoặc bông, mặt tiếp xúc càng rộng thì lực càng được phân bố đều và giảm nguy cơ tạo vết lõm.
• Má kẹp: Má kẹp là phần trực tiếp tiếp xúc với hàng hóa. Một số bộ kẹp sử dụng bề mặt thép, trong khi các loại phục vụ hàng dễ xước có thể trang bị thêm lớp đệm mềm hoặc vật liệu tăng ma sát. Má kẹp cần tạo độ bám vừa đủ. Nếu bề mặt quá trơn, lực giữ phải tăng cao; nhưng nếu lực quá mạnh, kiện có thể bị biến dạng.
• Xi lanh thủy lực: Xi lanh tạo ra chuyển động đóng và mở hai tay kẹp. Khi dầu được đưa vào xi lanh, pít-tông tạo lực kéo hoặc đẩy và làm thay đổi khoảng cách giữa hai tay kẹp. Hệ thống này cũng quyết định một phần lực kẹp. Áp suất quá thấp sẽ không giữ chắc hàng, trong khi áp suất quá cao có thể làm hư sản phẩm.
• Van điều khiển: Van giúp phân phối dầu thủy lực và điều khiển quá trình đóng mở tay kẹp. Người vận hành thông qua cần điều khiển trên xe để thay đổi độ mở và lực giữ theo từng loại kiện hàng. Với bộ kẹp có thêm chức năng xoay hoặc dịch ngang, hệ thống van sẽ có thêm nhánh điều khiển tương ứng.
• Đường ống thủy lực: Đường ống kết nối hệ thống bơm, van và xi lanh. Các đầu nối phải chắc chắn, chịu được áp lực làm việc và không bị cọ xát với khung khi nâng hạ. Rò dầu hoặc đường ống bị gập có thể khiến lực kẹp suy giảm. Vì vậy, đây là khu vực cần kiểm tra thường xuyên trong quá trình sử dụng.

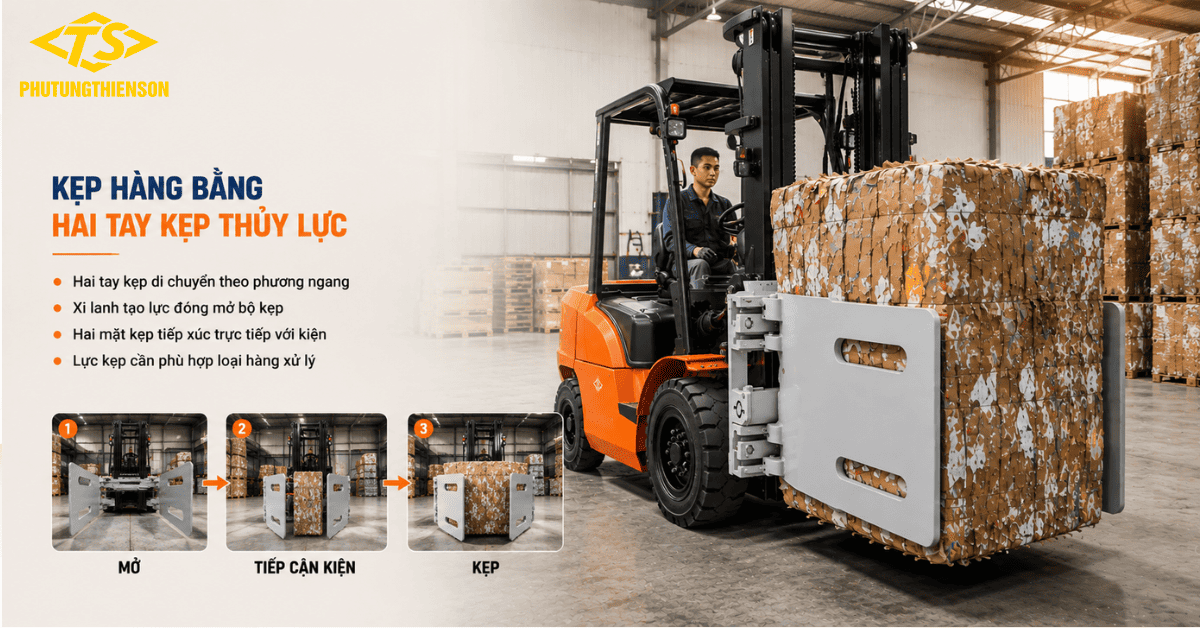

Nguyên lý hoạt động của kẹp vuông xe nâng

Khi xe tiếp cận kiện hàng, người vận hành điều khiển hai tay kẹp vuông xe nâng mở rộng đến khoảng lớn hơn chiều rộng của kiện. Sau đó xe tiến vào vị trí phù hợp và hai tay kẹp được đóng dần cho tới khi tiếp xúc đều với hai bên hàng.

Khi lực kẹp đạt mức phù hợp, hàng hóa được giữ chắc giữa hai má kẹp. Xe có thể nâng kiện lên, di chuyển và đặt tại vị trí khác mà không cần sử dụng pallet. Điểm quan trọng nhất trong nguyên lý này là lực kẹp phải phù hợp với đặc tính của hàng hóa. Một kiện giấy ép và một khối vật liệu cứng có thể có cùng trọng lượng nhưng mức lực phù hợp hoàn toàn khác nhau.

Nếu bộ kẹp có chức năng xoay, sau khi giữ chắc hàng, toàn bộ cụm kẹp có thể xoay theo góc cần thiết. Nếu có dịch ngang, bộ công tác cũng có thể điều chỉnh vị trí trái – phải để hỗ trợ đặt hàng chính xác hơn.

Các loại kẹp vuông xe nâng phổ biến

• Kẹp vuông cố định: Đây là loại cơ bản nhất, tập trung vào chức năng đóng – mở và giữ hàng. Kết cấu gọn, ít chi tiết hơn và phù hợp với những công việc chỉ cần nâng kiện từ vị trí này sang vị trí khác. Loại này thường được sử dụng tại nhà máy giấy, kho nguyên liệu hoặc kho hàng đóng kiện. Nếu quy trình không yêu cầu xoay hoặc điều chỉnh ngang thường xuyên, đây là giải pháp có chi phí đầu tư hợp lý.

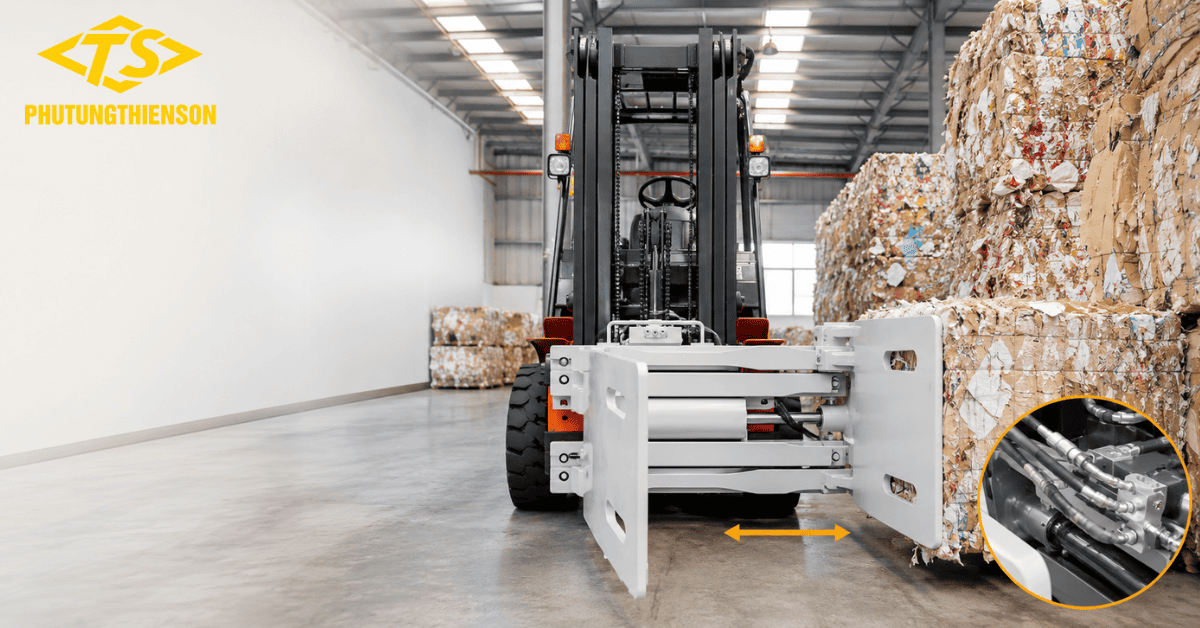

• Kẹp vuông có dịch ngang: Bộ kẹp có dịch ngang cho phép cả cụm kẹp dịch sang trái hoặc phải mà không cần di chuyển thân xe. Chức năng này hữu ích khi xe làm việc trong container, kho hẹp hoặc khu vực hàng được xếp sát nhau. Khả năng căn chỉnh ngang giúp người lái đặt kiện đúng vị trí hơn và giảm số lần phải tiến lùi xe. Tuy nhiên, hệ thống thủy lực sẽ cần thêm chức năng điều khiển.
• Kẹp vuông xoay 180 độ: Kẹp xoay 180 độ được sử dụng khi hàng hóa cần thay đổi hướng trước khi đặt xuống. Toàn bộ bộ kẹp có thể quay nửa vòng trong khi vẫn giữ chắc kiện. Loại này phù hợp với dây chuyền sản xuất hoặc kho hàng có yêu cầu lật đổi chiều kiện. Do có thêm cơ cấu xoay, bộ công tác thường nặng hơn loại cố định.
• Kẹp vuông xoay 360 độ: Kẹp vuông xoay 360 độ cho phép xoay hàng theo toàn vòng, mang lại tính linh hoạt cao hơn. Đây là lựa chọn phù hợp với công việc phải lật, đảo hoặc thay đổi hướng kiện thường xuyên. Cơ cấu xoay khiến hệ thống phức tạp hơn, đồng thời cần thêm đường thủy lực và khả năng kiểm soát tải tốt. Vì vậy, trước khi lắp cần đánh giá lại tải trọng còn lại của xe.

Kẹp vuông xe nâng có những ưu điểm gì?

• Không cần sử dụng pallet: Đây là lợi thế nổi bật nhất của bộ kẹp vuông. Hàng hóa được giữ trực tiếp từ hai bên nên doanh nghiệp không cần đặt từng kiện lên pallet trước khi xe nâng thao tác. Việc giảm phụ thuộc vào pallet giúp tiết kiệm chi phí mua mới, sửa chữa, lưu trữ và luân chuyển pallet.
• Tăng tốc độ xếp dỡ: Thao tác kẹp trực tiếp thường nhanh hơn việc căn càng vào khe pallet, đặc biệt khi các kiện có hình dạng đồng đều. Xe tiếp cận, đóng kẹp, nâng hàng và di chuyển trong một chu trình tương đối ngắn. Trong nhà máy sản xuất liên tục, việc rút ngắn thời gian cho mỗi lượt nâng giúp tăng tổng số kiện xử lý trong ngày.
• Giữ hàng ổn định: Hai má kẹp tiếp xúc với diện tích tương đối lớn và phân bố lực lên hai bên kiện. Khi lực được thiết lập đúng, hàng hóa được giữ ổn định trong quá trình nâng và di chuyển.
• Tối ưu diện tích kho: Hàng hóa không cần pallet có thể được xếp gần nhau hơn và giảm khoảng trống giữa các lớp hàng. Với các kiện có khả năng chồng tầng, doanh nghiệp có thể khai thác tốt hơn cả diện tích sàn và chiều cao kho.
• Hạn chế nhân công trực tiếp: Bộ kẹp vuông giúp xe nâng đảm nhận nhiều thao tác trước đây có thể cần người hỗ trợ căn chỉnh, giữ hoặc xử lý kiện. Đặc biệt với các kiện lớn, việc sử dụng cơ cấu thủy lực giúp giảm yêu cầu lao động thủ công.

Ứng dụng của kẹp vuông xe nâng

• Nhà máy giấy: Kẹp vuông xe nâng được sử dụng rất nhiều trong ngành giấy. Các kiện giấy ép, giấy thu hồi hoặc bìa carton thường được đóng thành khối lớn, phù hợp để hai má kẹp ôm trực tiếp.
• Nhà máy bông và sợi: Bông, vải, sợi và các vật liệu mềm thường được ép thành kiện để tiết kiệm không gian vận chuyển. Bộ kẹp có thể ôm trực tiếp hai bên kiện và nâng lên mà không cần đỡ từ phía dưới.
• Kho bãi và trung tâm vận chuyển: Trong kho hàng, bộ kẹp có thể được sử dụng cho các kiện bao bì, thùng lớn hoặc vật liệu đóng khối có kết cấu phù hợp. Việc xếp chồng trực tiếp giúp tối ưu không gian.
• Ngành sản xuất: Bộ kẹp vuông hỗ trợ vận chuyển nguyên liệu và thành phẩm giữa các công đoạn mà không cần trung gian pallet. Điều này giúp dây chuyền giảm một số bước xử lý. Với hàng hóa sản xuất liên tục, xe nâng có thể trực tiếp nhận kiện từ khu vực đóng gói rồi đưa tới kho thành phẩm.
• Ngành vật liệu xây dựng: Một số dạng gạch, ngói, ván hoặc vật liệu được đóng thành khối có thể sử dụng bộ kẹp. Tuy nhiên, cần kiểm tra khả năng chịu ép của hàng trước khi áp dụng. Với sản phẩm cứng, má kẹp cần có độ bám tốt để hạn chế trượt. Đồng thời, kết cấu bộ công tác phải đủ tải cho hàng có trọng lượng lớn.

Cách lựa chọn kẹp vuông phù hợp

• Xác định tải trọng hàng hóa: Khối lượng kiện là thông số đầu tiên cần xác định, bộ kẹp phải có khả năng chịu tải lớn hơn hoặc phù hợp với tải trọng hàng thực tế theo cấu hình cho phép.

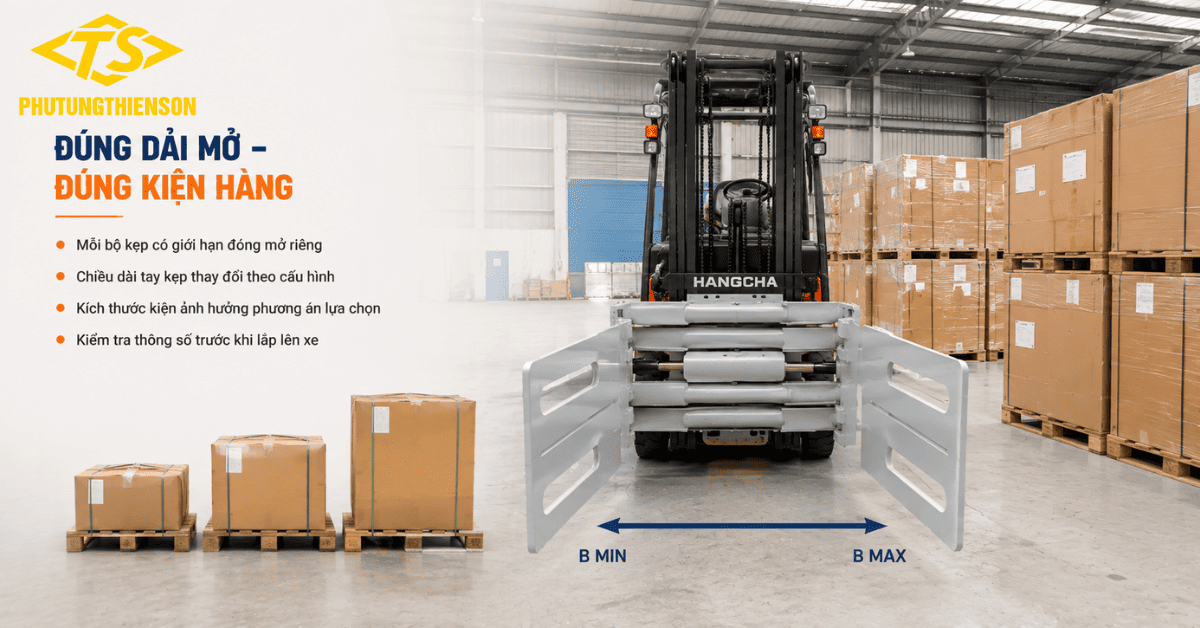

• Đo kích thước kiện: Độ mở của hai tay kẹp phải bao phủ được khoảng kích thước hàng thực tế. Nếu kiện lớn hơn độ mở tối đa, bộ kẹp không thể tiếp cận; nếu nhỏ hơn độ đóng tối thiểu, hai tay cũng không thể giữ hàng.
• Kiểm tra đặc tính bề mặt: Hàng mềm, dễ xước hoặc dễ móp cần bề mặt kẹp khác với hàng cứng. Với kiện giấy, carton hoặc sản phẩm có lớp phủ đẹp, nên ưu tiên má kẹp rộng và có vật liệu bảo vệ.
• Xác định có cần xoay hay không: Nếu chỉ nâng và di chuyển kiện, bộ kẹp thông thường là đủ. Lắp thêm chức năng xoay trong khi không sử dụng sẽ làm tăng chi phí và tự trọng.
• Kiểm tra hệ thống thủy lực của xe: Bộ kẹp cần ít nhất một chức năng thủy lực để đóng và mở. Nếu có thêm dịch ngang hoặc xoay, xe phải có thêm đường dầu điều khiển. Trước khi đặt mua, cần kiểm tra xe đã có đủ van chia, đường ống và cần điều khiển hay chưa. Nếu thiếu, cần tính thêm hạng mục bổ sung.

Bảng giá kẹp vuông xe nâng tham khảo

Giá kẹp vuông xe nâng có sự chênh lệch khá lớn tùy vào tải trọng làm việc, độ mở tay kẹp, kết cấu bộ công tác, thương hiệu và các chức năng đi kèm. Các mẫu cơ bản dành cho xe nâng 1-3 tấn thường có mức đầu tư thấp hơn, trong khi dòng chịu tải lớn, chống lệch hoặc thiết kế chuyên dụng cho xe 5-7 tấn có giá cao hơn đáng kể.

Dưới đây là bảng tổng hợp một số mức giá kẹp vuông xe nâng để khách hàng dễ hình dung và dự trù ngân sách:

STT	Loại kẹp vuông	Tải trọng/xe phù hợp	Độ mở tham khảo	Giá tham khảo
1	Kẹp vuông xe nâng Heli loại A	1 tấn	400 – 1.200 mm	25.000.000 đồng
2	Kẹp vuông xe nâng Heli loại B	2 tấn	600 – 1.600 mm	30.000.000 đồng
3	Kẹp vuông xe nâng Heli loại C	3,5 tấn	800 – 2.300 mm	40.000.000 đồng
4	Kẹp vuông xe nâng Cascade loại D	1,5 tấn	500 – 1.300 mm	28.000.000 đồng
5	Kẹp vuông xe nâng Cascade loại E	2,5 tấn	700 – 1.800 mm	35.000.000 đồng
6	Kẹp vuông xe nâng Liandong loại F	1 tấn	400 – 1.000 mm	22.000.000 đồng
7	Kẹp vuông xe nâng Liandong loại G	3 tấn	600 – 2.000 mm	38.000.000 đồng
8	Kẹp vuông xe nâng  Duy Phát loại H	2 tấn	500 – 1.500 mm	27.000.000 đồng
9	Kẹp vuông xe nâng Duy Phát loại I	3 tấn	800 – 2.200 mm	36.000.000 đồng
10	Kẹp vuông xe nâng dòng J	Xe nâng 1 – 2,5 tấn	Theo cấu hình	58.200.000 đồng
11	Kẹp vuông xe nâng dòng J	Xe nâng 3 – 4,5 tấn	Theo cấu hình	63.000.000 đồng
12	Kẹp vuông dạng T	Xe nâng 1 – 2,5 tấn	Theo cấu hình	71.600.000 đồng
13	Kẹp vuông dạng T	Xe nâng 3 – 4,5 tấn	Theo cấu hình	74.800.000 đồng
14	Kẹp vuông dạng T cấu hình cao	Xe nâng 3 – 4,5 tấn	Theo cấu hình	88.800.000 đồng
15	Kẹp vuông chống lệch	Xe nâng 1 – 2,5 tấn	Theo cấu hình	122.000.000 đồng
16	Kẹp vuông chống lệch	Xe nâng 3 – 4,5 tấn	Theo cấu hình	97.000.000 đồng
17	Kẹp vuông chống lệch tải lớn	Xe nâng 5 – 7 tấn	Theo cấu hình	159.800.000 đồng

Lưu ý: Giá trên chỉ mang tính tham khảo và có thể thay đổi theo thời điểm, thương hiệu, kích thước tay kẹp, tải trọng, hệ thống thủy lực và yêu cầu lắp đặt. Để báo giá chính xác, khách hàng nên cung cấp model xe nâng, tải trọng xe, trọng lượng kiện hàng, kích thước kiện và chức năng cần sử dụng.

Câu hỏi thường gặp về kẹp vuông xe nâng

• Kẹp vuông xe nâng dùng để làm gì? Kẹp vuông dùng để giữ và nâng trực tiếp các kiện hàng dạng khối từ hai bên, không cần sử dụng pallet. Thiết bị phù hợp với giấy, bông, bao bì và nhiều loại vật liệu đóng kiện.
• Kẹp vuông dùng cho xe nâng bao nhiêu tấn? Tùy sản phẩm, bộ kẹp có thể sử dụng cho xe từ khoảng 1-7 tấn. Nhóm 2-4 tấn là một trong những cấu hình được sử dụng nhiều.
• Độ mở của kẹp vuông bao nhiêu? Độ mở tùy từng mẫu. Một số bộ có khoảng mở từ khoảng 400-440 mm và có thể mở tới hơn 2.400 mm.
• Kẹp vuông có xoay được không? Có. Ngoài loại cố định, còn có phiên bản xoay 180 độ hoặc 360 độ tùy nhu cầu sử dụng.
• Kẹp vuông có cần pallet không? Thông thường không cần pallet nếu hàng hóa đủ điều kiện để kẹp trực tiếp từ hai bên. Đây là lợi ích lớn của bộ công tác này.
• Có thể lắp kẹp vuông cho xe nâng đang dùng càng không? Có thể trong nhiều trường hợp. Tuy nhiên phải kiểm tra cấp lắp, tải trọng và hệ thống thủy lực trước khi thay đổi bộ công tác.
• Lắp kẹp vuông có làm giảm tải nâng không? Có thể. Bộ kẹp có trọng lượng riêng và làm thay đổi tâm tải, vì vậy tải nâng còn lại của xe cần được tính lại sau khi lắp.
• Lực kẹp có làm hỏng hàng không? Có thể nếu điều chỉnh quá lớn. Với giấy, bông hoặc bao bì, cần kiểm soát lực kẹp và sử dụng má kẹp có diện tích phù hợp.
• Kẹp vuông xoay có đắt hơn loại thường không? Thông thường có, vì bộ công tác có thêm cơ cấu xoay, xi lanh hoặc hệ thống truyền động thủy lực. Mức chênh lệch phụ thuộc tải trọng và cấu hình.
• Khi nào nên bảo dưỡng bộ kẹp? Nên kiểm tra khi xuất hiện rò dầu, đóng mở chậm, lực kẹp yếu, tay kẹp lệch hoặc độ rơ lớn. Ngoài ra, cần thực hiện bảo dưỡng định kỳ để đảm bảo ổn định.
• Giá kẹp vuông xe nâng bao nhiêu? Tùy phân loại và tải trọng, mức giá có thể từ khoảng 25 triệu đồng đến trên 150 triệu đồng đối với các cấu hình trong bảng tham khảo. Dòng xoay hoặc thiết kế riêng có thể có mức giá khác.

Mua kẹp vuông xe nâng uy tín ở đâu?

Phụ tùng xe nâng Thiên Sơn cung cấp nhiều loại kẹp vuông xe nâng phục vụ xe nâng dầu và xe nâng điện với tải trọng từ khoảng 1–7 tấn. Sản phẩm có nhiều cấu hình về độ mở, kích thước má kẹp, khả năng dịch ngang và xoay, đáp ứng nhu cầu sử dụng tại nhà máy giấy, kho bông, kho hàng đóng kiện và nhiều ngành sản xuất.

Việc lựa chọn bộ kẹp cần được thực hiện dựa trên xe đang sử dụng và hàng hóa thực tế. Thiên Sơn hỗ trợ đối chiếu tải trọng, kích thước kiện, cấp lắp, hệ thống thủy lực và yêu cầu vận hành để hạn chế tình trạng mua đúng tải nhưng sai độ mở.

Phụ tùng Thiên Sơn hỗ trợ:

• Cung cấp bộ kẹp vuông cho xe nâng khoảng 1-7 tấn.
• Đa dạng kích thước tay kẹp và khoảng mở.
• Có loại không xoay, xoay 180 độ và xoay 360 độ.
• Có cấu hình dịch ngang theo nhu cầu.
• Tư vấn lựa chọn theo loại hàng và kích thước kiện.
• Hỗ trợ kiểm tra hệ thống thủy lực trước khi lắp.
• Hỗ trợ lắp đặt và bảo trì theo khu vực.
• Giao hàng toàn quốc và cung cấp hóa đơn, chứng từ theo yêu cầu.

Khi cần lựa chọn kẹp vuông xe nâng, khách hàng nên cung cấp hình ảnh xe, model, tải trọng, kích thước kiện lớn nhất và nhỏ nhất, trọng lượng hàng cùng chức năng mong muốn. Những thông tin này giúp việc tư vấn nhanh và chính xác hơn.
